大視場系統的重要考慮的是，大視場和大焦距并不能保證光學系統產生遠心像。
例如，人眼具有非常大的聚焦深度;然而，將手指放在手臂長度處，然后將它移到更靠近眼睛的地方，會讓你的手指看起來變大。失真通常也表現為圖像的球形“不成形”，人眼很難檢測到，但對測量精度非常有害。光學系統所需要的鏡頭來創造一個真正的遠心圖像是復雜的，并且在它們產生的遠心程度上是不同的。

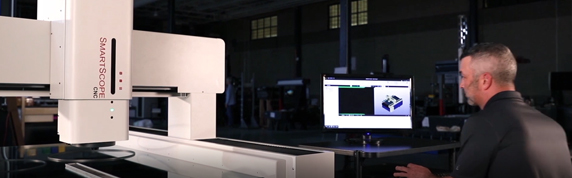

除此之外，在使用測量設備時，有許多因素會影響測量的有效性。OGP的Smartscope測量軟件優秀操作功能，以確定試圖用QVI大視場系統測量該特性的正確放大倍數，在邊緣分析中的最小特征尺寸，軟件使用搜索區塊來衡量測量一個特征。只要每個特征有足夠的搜索面域，軟件就會進行一個有效的測量。

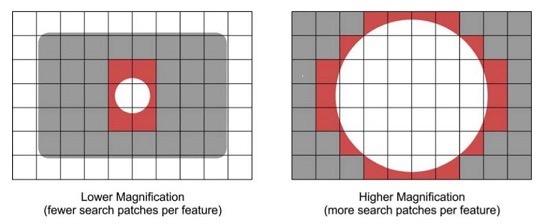

搜索區塊的大小取決于放大倍數。隨著放大倍率增加，搜索區塊減少，軟件就需要更多的面域?qū)γ嬗蜻M(jìn)行評估測量。如果你想測量的特征小于軟件推薦的最小特征尺寸，搜索到的區塊就不足以準確地測量到特征尺寸。例如對于在不同放大倍率下測量同一圓形特征，隨著倍率的增加，更多的搜搜區域就被納入到計算的范疇內以實現更精準和可靠的測量。
