概述

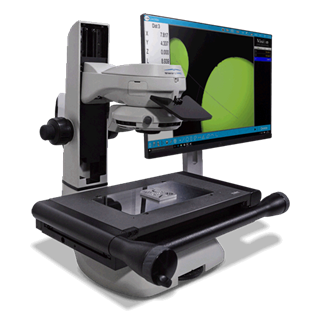

Swift PRO Cam 是目前最直觀易用的視頻測量系統之一。 憑借其高清視頻攝像頭和最大 200mm x 100mm 的測量范圍，Swift PRO Cam 可以快速而精準地完成常規零件和復雜精密零件的測量。
產品優勢
● 二維與三坐標高精度視頻測量系統
● 非常適合測量小巧復雜零件 2D 特征
● 200mm x 100mm 精密測量臺
● 放大倍率高達 100 倍
● 內置高清攝像頭
● 視頻邊緣檢測 (VED) 實現快速精準測量
● 操作非常簡單，減少培訓需要
● 輪廓投影儀或其他視頻測量系統的理想升級替代之選
性能升級
Swift PRO Cam 是提高您的測量和檢測能力、改進質量控制的完美起點。
設備體積小，不會占據太多空間，卻能讓您的產品質量有很大飛躍。 該裝置采用加固結構，旨在應對繁忙生產環境的需求。
詳細信息
簡單、精巧、準確
Swift PRO Cam 的核心特色在于“簡易”，可簡化工作步驟，減少操作人員錯誤，盡量減少培訓要求，無論是輪班工人還是高級用戶都能輕松使用。
測量軟件搭配高分辨率視頻攝像頭，確保 Swift PRO Cam 可以輕松快速地測量各種簡單或復雜的特征。
一系列視頻邊緣檢測工具，確保了無論有多少名操作認員使用該系統，都能獲得精確且可重復的結果。
NLEC 測量臺校準
Swift PRO Cam 配備了Vision Engineering旗下久經證明的 200mm x 100mm 精密測量臺。 該平臺出廠前完成了非線性誤差修正（NLEC）校準，可確保最佳精度，可溯及國際標準以符合ISO9000質量認證。
應用范圍
全世界各行業客戶將 Swift PRO用于多種多樣的非接觸式測量應用領域，包括：
● 電子行業 PCB 板
● 塑料零件（例如接頭、管件、模塑件）
● 醫療器械（例如模具、涂層、植入介入器材）
● 用于航空航天、汽車和國防軍事類的精密機械加工零件
● 一般精密工程
以及其他更多應用領域。
軟件
Swift PRO Cam 可選配業內領先的 M 系列測量軟件，也可選配堅固耐用的 QC 3000 微處理器。
M 系列測量軟件
享譽業界的 M 系列測量軟件適用于基礎到高級測量應用領域，操作簡便并能最大限度地減少培訓。 直觀的用戶界面可吸引廣泛的用戶群體，從車間的機器操作人員到 QC 實驗室的計量專家都會對它青睞有加。
● PC 版測量軟件十分直觀，可在大尺寸顯示器上查看
● 快速進行輪廓與表面測量，無需預編程序
● 可編程燈光控制
● 輕松報告
● 類似CAD的零件視圖標記，方便檢測測得數據。
● DXF 導入/導出
● 螺紋線纜測量選項
● 配置十字光標和完整的視頻邊緣檢測等多種視頻工具

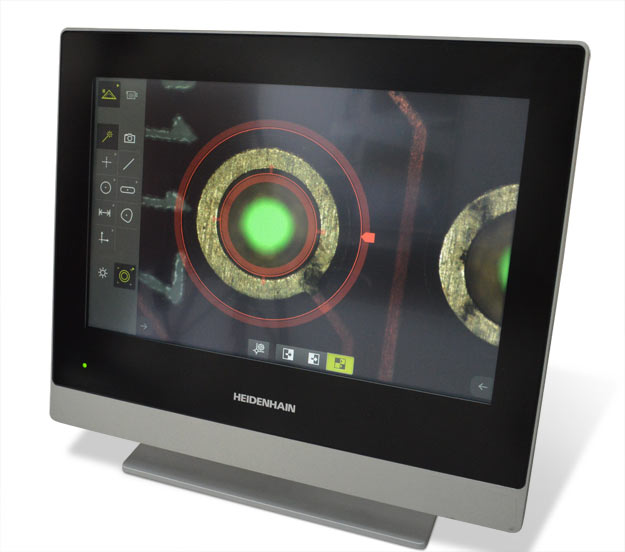

QC 3000 微處理器
QC 3000 采用美觀而堅固的工業設計，非常適合在惡劣生產環境下輕松快捷地測量 2D 幾何特征。
光滑的鋁質外殼，集成電源和無風扇被動散熱裝置，極其堅固耐用并能承受多種不利影響。
12.1 英寸觸摸屏采用特殊鋼化玻璃制成，支持多點觸控手勢控制，并可戴手套操作。
突出優勢
● 用于測量常見幾何特征的快捷方式圖標（例如點、線、圓形、凹槽和矩形）
● 視頻邊緣檢測 (VED) 提供多種用于邊緣檢測和測量點選取的工具。
● 可手動或自動對選取的測量點進行測量。
● 輕松創建報告，測量之后立即生成
● 結實耐用的 IP65 防潑濺觸摸屏面板，十分適合車間環境
技術
測量臺
● 精密測量臺，其標準配置均在出廠前完成非線性誤差修正（NLEC）校準。
● 測量臺精度為5μm
測量范圍
（X，Y）
● 200mm x 100mm（最大負荷 10kg）*
● 也可選配 150mm x 100mm 測量臺。
(Z)
● 98mm（三坐標版）
高度調節
100mm 高度調節。
編碼器分辨率
X = 1µm Y = 1µm Z=1µm (3-axis variant only)
放大倍率選項
● 快換放大倍率選項 - 10 倍、20 倍、50 倍、100 倍
照明
底部照明和表面照明可協助測量輪廓和表面。
● 照明選項使燈光能夠根據任何應用進行調節
● 修正色溫的冷色調 LED 表面照明
● LED 分區表面照明
● 通過軟件控制照明
● 底部照明光欄調節
尺寸
