概述

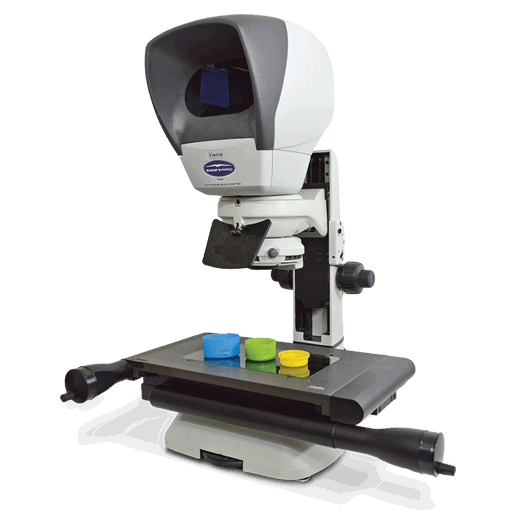

Swift PRO Elite 是一款高精度光學測量顯微鏡，旨在提升您的測量與檢測能力。
通過 Swift PRO Elite 的獨家專利無目鏡光學觀察頭體，可以呈現光學顯微級分辨率，觀察小型精密、復雜零件，甚至是難以觀察的樣品（如透明塑料），確保輕松完成精確測量。
Swift PRO Elite 功能強勁，結實耐用，非常適用于車間生產，可以簡單而精準地測量精密零件。
產品優勢
● 十分適合測量復雜零件上的細小特征
● Z軸可選，三坐標測量可測高度
● Dynascope 無目鏡光學技術可清晰界定測量對象邊緣，提供絕佳的分辨率和對比度。
● 測量范圍達 200mm x 100mm
● 可選配結實耐用的微處理器，或是界面直觀的 PC 軟件
● 傳統工具顯微鏡或輪廓投影儀的理想升級替代之選
Swift PRO Elite 是提升測量與檢測能力、改進質量控制的完美起點。
詳細信息
什么是 Dynascope™ 無目鏡光學技術？
Swift PRO Elite 采用 Dynascope 無目鏡光學技術，無需傳統顯微鏡的目鏡，可以為用戶提供觀察對象的高質量圖像。
黑色背景上測量黑色物體？ 白色背景上測量白色物體？ 透明物體？ 可以極其詳細地查看所有難以觀察的特征，并輕松實現精確測量，這并非輪廓投影儀或者其它視頻測量系統所能完成的。
簡易 耐用 精確
Swift PRO Elite 旨在應對繁忙生產環境的需求，配備了Vision Engineering久經證明的 200mm x 100mm 精密測量臺。
該平臺在出廠前完成了非線性誤差修正（NLEC）校準，可確保最佳精度，可溯及NPL/NAMAS/NIST國際標準以符合ISO9000質量認證。
Swift PRO Elite 設備體積小，不會占據太多空間，卻能讓您的產品質量有很大飛躍。
應用范圍……
全世界各行業客戶將Vision Engineering的測量系統用于多種多樣的非接觸式測量應用領域，包括：
● 塑料零件（例如接頭、瓶子、模塑件）
● 醫療器械（例如植入介入器材、管件、血管支架）
● 精密工程零件（例如航空航天、汽車、國防）
● 鐘表制造
● 一般制造業
NLEC 測量臺校準
非線性誤差修正（NLEC）是當前可用最精確的修正方法，該方法采用軟件算法計算并修正整個測量臺上的所有誤差。 所有測量臺安裝前都已在工廠完成 NLEC 校準。
軟件
Swift PRO Elite 可選配結實可靠的微處理器，也可選配功能強大的 M 系列測量軟件，以獲得完整的解決方案。
直觀的 PC 軟件
直觀的 M 系列軟件核心特色在于“簡易”，可簡化復雜的工作步驟，所以輪班工人可以像高級用戶那樣輕松使用。
● PC 版測量軟件十分直觀，可在大尺寸顯示器上查看
● 快速進行輪廓與表面測量，無需預編程序
● 輕松導出報告和數據
● 類似CAD的零件視圖標記，方便檢測測得數據。
ND 122 微處理器
這臺經久耐用的微處理器既結實耐用又操作簡單，非常適用于車間環境，能減少操作人員誤差，同時可以最大限度縮短培訓時間。
QC 3000 微處理器
QC 3000 采用美觀而堅固的工業設計，非常適合在惡劣生產環境下輕松快捷地測量 2D 幾何特征。
光滑的鋁質外殼，集成電源和無風扇被動散熱裝置，極其堅固耐用并能承受多種不利影響。
12.1 英寸觸摸屏采用特殊鋼化玻璃制成，支持多點觸控手勢控制，并可戴手套操作。
突出優勢
● 用于測量常見幾何特征的快捷方式圖標（例如點、線、圓形、凹槽和矩形）
● 輕松創建報告，測量之后立即生成
● 結實耐用的 IP65 防潑濺觸摸屏面板，十分適合車間環境
技術
測量不確定度
（X，Y）
● 不確定度公式 U952D = 5+(6.5L/1000)µm
L = 長度，以 mm（毫米）為單位，在標準測量平面上采用放大 100 倍的受控條件 通過縮短測量長度和原位系統校準可提高準確度。
(Z) Z 軸精度 10µm，采用放大 100 倍的受控條件
光學器件

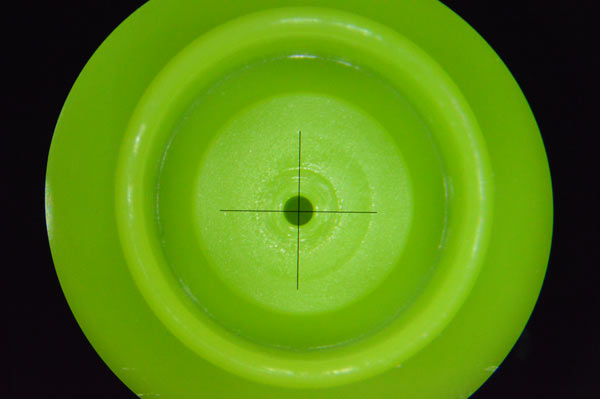

專利雙光瞳單目鏡 Dynascope™無限遠修正光學系統，十字光標網格已經預先居中與雙眼對齊。
● 可定制網格并使其預先居中與一只眼睛對齊。
放大倍率選項（系統總放大倍率）
快速更改放大倍率選項：
● 物鏡 1 倍，總放大倍率 10 倍
● 物鏡 2 倍，總放大倍率 20 倍
● 物鏡 5 倍，總放大倍率 50 倍
● 物鏡 10 倍，總放大倍率 100 倍
測量臺
精密測量臺，其標準配置均在出廠前完成非線性誤差修正（NLEC）校準。
測量范圍
● （X，Y）：200mm x 100mm 或 150mm x 100mm 測量臺選項
● (Z) 適用于 3 軸版：98mm
最大負荷
10Kg
高度調節
100mm 高度調節。
編碼器分辨率
X = 1µm Y = 1µm Z = 0.5µm
照明
底部照明和表面照明可協助測量輪廓和表面特征。
● 增強底部照明
● 分區表面照明，采用修正色溫的冷色調 LED
● 通過軟件控制照明
● 底部照明光欄調節
尺寸
Swift PRO Elite 尺寸
● A = 680mm（最大）
● B = 515mm
● C = 480mm
