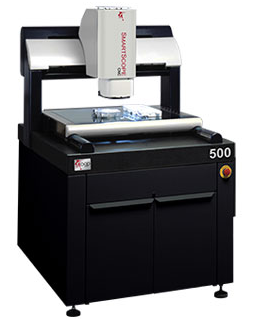

OGP® 出品的SmartScope® Flash CNC 500影像測量儀給您的生產檢測帶來不可評估的價值和高精度的測量保障。為了獲得測量的穩定性，該影像測量儀在橋式支撐結構上安裝了一套性能卓越的光學系統，并可將多種傳感器配置在一個系統中，如接觸式探針，F(xiàn)eather Probe™羽毛探針，激光傳感器及 Rainbow Probe™彩虹激光掃描器，拓展測量性能和加大測量范圍。
自動校準的變焦鏡 專利的12:1 AccuCentricTM變焦鏡在每次放大倍率變更后都會自動進行校準，確保在整個測量過程中維持很好的精度。
定位精度 影像測量儀由直流伺服馬達驅動的精密機械軸承操控XYZ平臺，加上堅固的橋式架構，保證了測量平臺移動的快速流暢與高效。即使當平臺快速移動時仍可保證測量時具備很好的定位精度。
多功能的照明系統 OGP影像測量儀所獨有的照明技術具有程控能力，可顯示復雜的工件影像，包括棱鏡形或圓柱形工件。LED綠光輪廓燈與TTL同軸白光燈，甚至是可編程的專利SmartRing™LED環光，都為OGP SmartScope CNC 500的標準配置。
可延伸的測量行程 SmartScope Flash CNC 500可配置加長的Y軸和/或Z軸行程以配合大工件或夾具的安放。
易用的測量軟件 OGP Meausre-X®測量軟件利用“指向-點擊”工具簡化了復雜的測量過程，并提供了一套通用的多功能測量軟件包。SmartScope Flash CNC 500影像測量儀也可以使用MeasureMind® 3D多元傳感測量軟件，實現真正的三維影像測量。
標準配置
■測量范圍(XYZ)：500x 450x 200 mm
■測量系統尺寸(LWH)：114 x 120 x 153 cm，960kg(木箱包裝尺寸和重量請聯系OGP)
■光柵尺分辨率：0.5µm
■馬達驅動：直流伺服馬達驅動，四軸操縱桿控制((X, Y, Z, 變焦)
■工作臺：有夾具孔的鍍鎳平臺，可拆卸平板玻璃,，65kg承載力
■變焦鏡：專利的12:1 AccuCentric® 自動校準變焦鏡, 校準位置可高達25個
■攝像機：1/2″ 高分辨率彩色CCD，768x 494象素陣列
■照明：平臺下LED背光(綠光), 同軸LED表面光(白光)，††專利的8扇區 SmartRing™LED環光(白光)
■影像處理：10:1次象素分辨率，256灰色級
■電力要求: 115/230vac，50/60Hz，1Ф , 700W
■額定溫度: 18-22℃ + 1℃/小時,30-80%濕度(無冷凝水),振動<0.001克,低于15HZ
■操作環鏡: 15-30℃
■測量軟件: Measure-X®
■電腦配置: 雙核處理器@ 2.8 GHz，2GB隨機存儲器，160GB硬盤(最低配置)，DVD/RW光盤驅動器，平行及串行接口，USB2.0接口，主板集成10/100網卡
■操作系統: Microsoft® WindowsTM 7
■保修期：1年
