三坐標測量機
|
|
|
三坐標測量機，通過接觸式測頭在物理物體表面上的傳感點來測量物理物體的幾何形狀，它們通常用于制造過程中檢查部件或組件是否符合設計標準。 |
|
|
橋式三坐標測量機通常用于質量控制中的檢測，其裝有空氣軸承以實現無摩擦運動。由于空氣軸承非常容易受到污染，這些機器不適合在機械車間的環境條件下使用。因此，在生產環境中使用的機器通常配備更堅固的機械軸承，以增強抗污染能力，而不影響測量精度。這也使得三坐標測量機可被精確地放置在任何需要它的地方，而不必靠近空氣供應。 |
|
| Vision Engineering 推動設計車間三坐標測量機，帶來了全新DELTRON，具有delta機構，具備緊湊尺寸、精確測量和簡單易用的獨特組合。 | |
 |

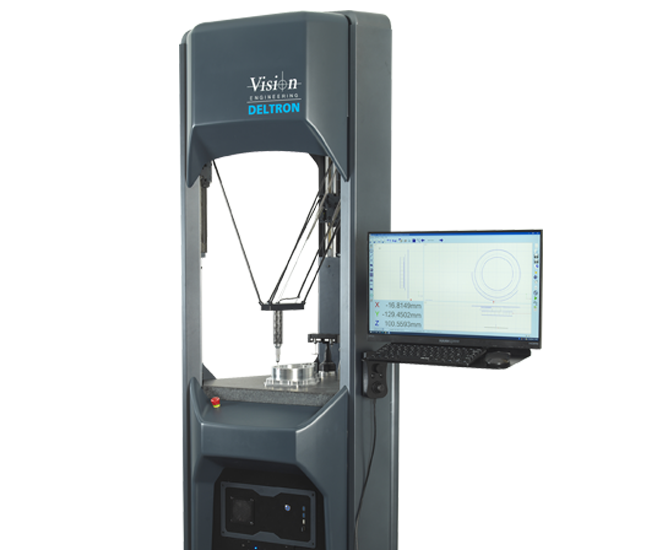

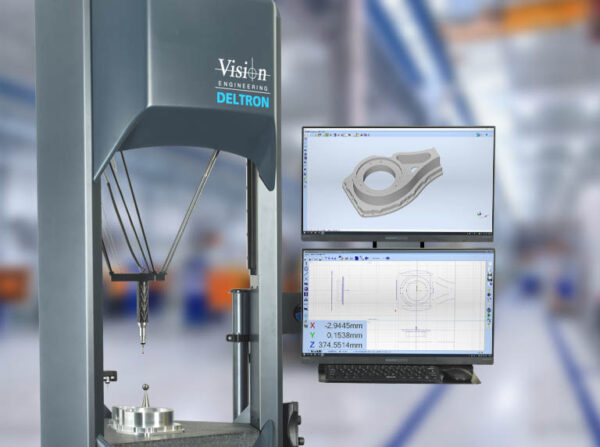

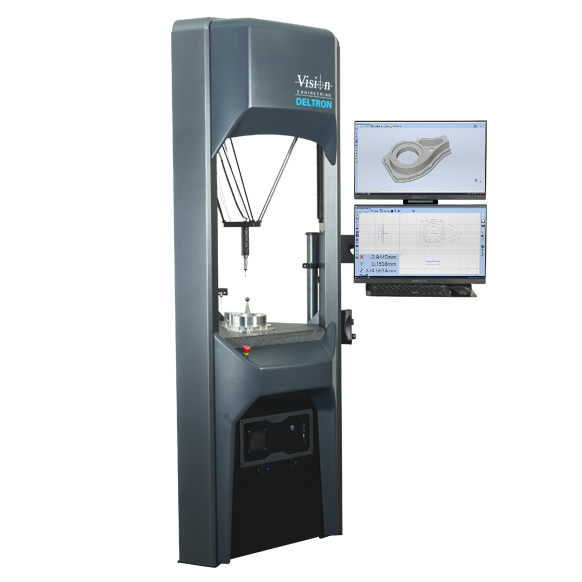

Deltron
專為空間寶貴占地面積有限的車間/生產場所而設計。Deltron是一款強大的CMM三坐標測量系統，占地面積小，可以單獨使用，也可以集成在一個制造單元中。Deltron采用delta機構而不是笛卡爾型設計，提供高水平的測量精度和可重復性，以及功能強大且易于使用的軟件。 |
世界級創新

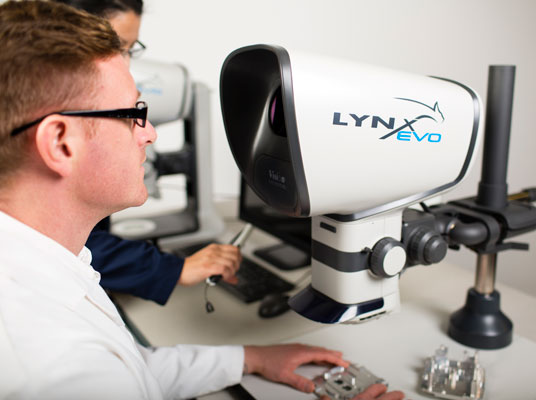

自 1958 年起，Vision Engineering憑借開創性的技術和屢獲殊榮的創新引領全球。2020年，我們的 Lynx EVO 人機工效學無目鏡體視顯微鏡榮獲女王創新獎 (Queen’s Award for Innovation)。無論現在還是將來，我們都將堅定不移地致力于繼續創新、打造符合人機工效學要求的設計以及提高用戶的生產率。 |
|
 |
Vision Engineering的優勢
我們制造的所有產品在設計時都遵循人機工效學并且易于使用，正是這一點讓我們脫穎而出。我們知道，如果能夠舒適地使用顯微鏡，操作人員就能更加輕松、愉快、高效。Vision Engineering獨有的人機工效學設計可全面提升準確率、速度和生產量。 |
 |
||
370 mm x 270 mm測量容積（直徑 x 高度） |
全自動三坐標CNC |
始終精確環境溫度補償 |
獨立或集成
Deltron的前沿設計將緊湊型占地面積、易于使用和驚人的大測量體積結合一身。 由于該系統沒有空氣軸承，而且部件和環境溫度都可補償控制，因此可將Deltron精確定位在您需要的任何地方，無論是車間機床旁操作還是檢驗實驗室。 可單獨使用Deltron，搭配物料傳輸系統，或?qū)⑵浼傻阶詣?dòng)化生產線中提供過程中測量。 |
|
 |
DELTRON 主要功能
• 機床等級，全封閉式交叉滾子軸承穩健
而平穩的操作
• 內置的溫度控制保持準確性，即使環境
溫度不受控制也不受影響
• 可集成在全自動制造單元中
• 簡單易用且功能強大的測量軟件
 |
|
緊湊 | 耐用 | 精確 | 可重復
專為空間寶貴占地面積有限的車間/生產場所而設計。Deltron是一款強大的CMM三 坐標測量系統，占地面積小，可以單獨使用，也可以集成在一個制造單元中。具有最 先進的Delta機構，高水平的測量精度和重復性，還有強大而易用的軟件。
|
|
|

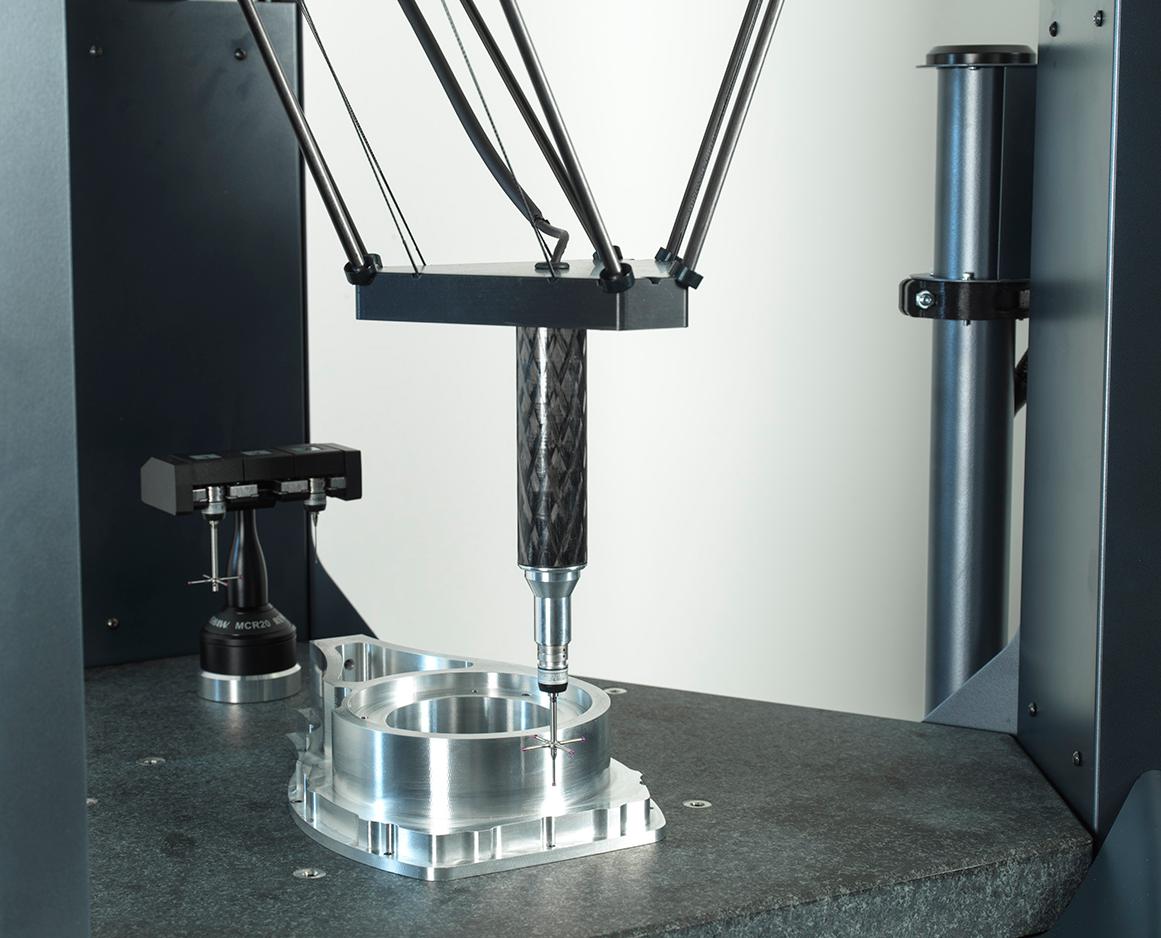

對于那些空間有限的生產場所，Deltron是一款堅固 耐用且精確的三坐標測量機。它具有緊湊設計，較小 占用空間，同時具有堅固結構確保穩定性。 最先進的delta機構設計結合碳纖維結構，以及充分 開發的軟件控制，使Deltron具備這些獨特的可能性。
主要特性
Deltron采用封閉式循環軸承，可帶來四個主要好 處：防止污垢進入，無齒輪箱，無壓縮空氣要求， 以及平穩快速運行。這些結合在一起提供了卓越的準確性、易用性和可靠性。0.1μm的測量精度和 (2.6+0.4L/100)μm的測量體積精度相結合，最大加 速度矢量750mm/s2確保穩定高水平的測量輸出，速度與精度都值得信賴。
|
5個溫度傳感器監測Deltron及其周圍環境，自動溫 度補償意味著測量結果報告生成于標準氣溫20°C環 境下。即使在環境溫度變化的情況下也能保持準確標
準的測量氣溫。
Deltron的前沿設計將緊湊型占地面積、易于使用和 驚人的大測量體積結合一身。適合于在車間里機床旁 操作，也可在實驗室內使用。
可單獨使用Deltron，或?qū)⑵浼傻揭粋€(gè)制造單元 中。自動偏移校正功能使其能夠在完全自動化的生產 流程中使用。將Deltron精確定位在您需要的地方， 作為一個封閉回路中的自動化測量系統。
|
|

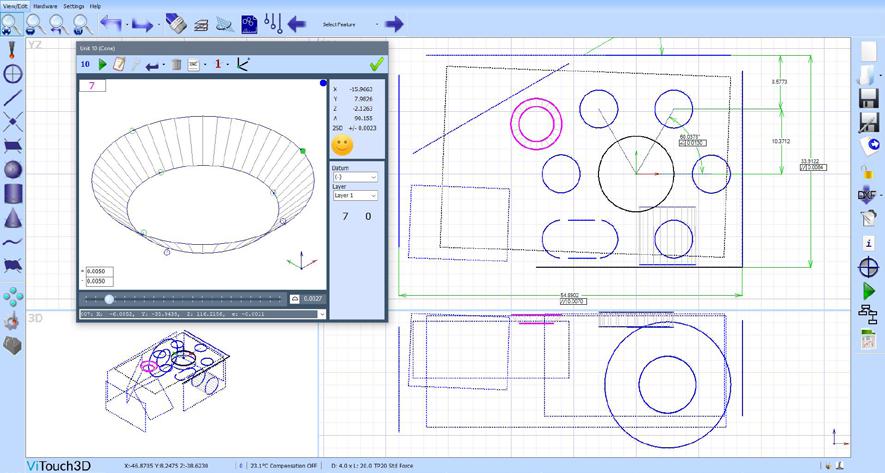

VITOUCH3D軟件
–任您控制
|
|
|
一款功能強大、界面友好、易于使用的測量軟件，提高零部件的測量效率，減少新用 戶的培訓學習時間。
|
|
|
ViTouch3D軟件具有常見的，直觀易用的用戶友好型 界面，一系列易于學習的操作，可在幾分鐘內完成測 量。它的功能包括GD&T尺寸，RPS校準和SPC數據 分析，適合于偶爾操作的用戶及專業檢測人員。
|

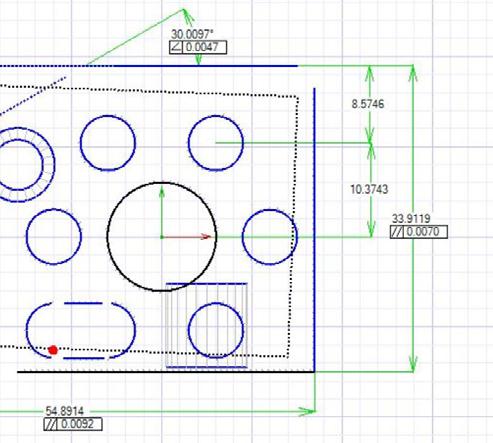

屏上的實際
尺寸
|
|

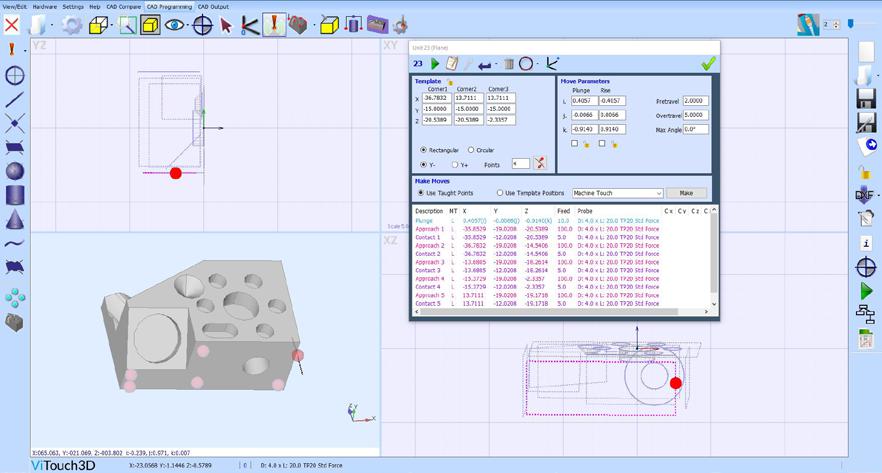

清晰的圖形界面
|
可通過CAD模塊對零件測量進行離線編程，也可將測
量結果與CAD進行比較。
|
|
|
|
|

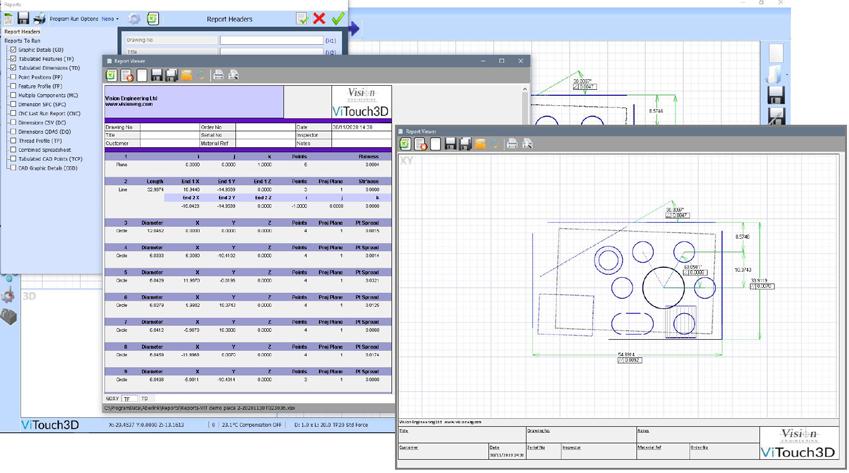

輕松生成檢測報告。無論是完整尺寸圖形展示抑或可 導入Excel的表格形式報告，都能輕松生成。
|
|
|
表格或圖形報告
|
ViTouch3D 軟件功能 ● 自動測量程序 ● 強大的交互式圖形窗口 ● 自動特征識別 ● 教學及重復程序 ● 拖拽式程序編輯器 ● 任意點運行程序 ● GD&T工程制圖 ● 合格/不合格，一目了然 ● 自動曲線檢測 ● DXF 數據輸入/輸出 ● STEP 及IGES 輸出 ● 無復雜編程語言 ● 從CAD和自動化選項編程 ● 免費軟件更新 |
|
一旦您購買了ViTouch3D軟件，您就徹底擁有了它。 該軟件此后的所有更新全部免費，在您使用Deltron 時無需承擔軟件的維護費用。
|
|
|

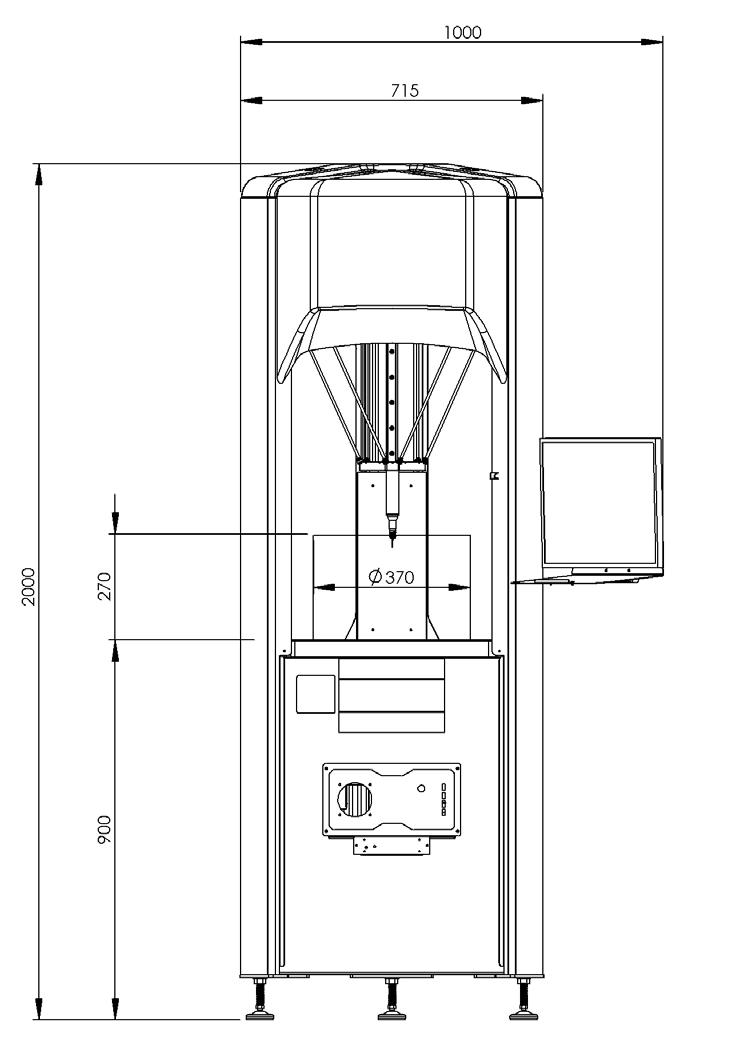

技術參數 |
  |
|
|
測量容積 |
XY 370 mm Dia. Z 270 mm |
|
|

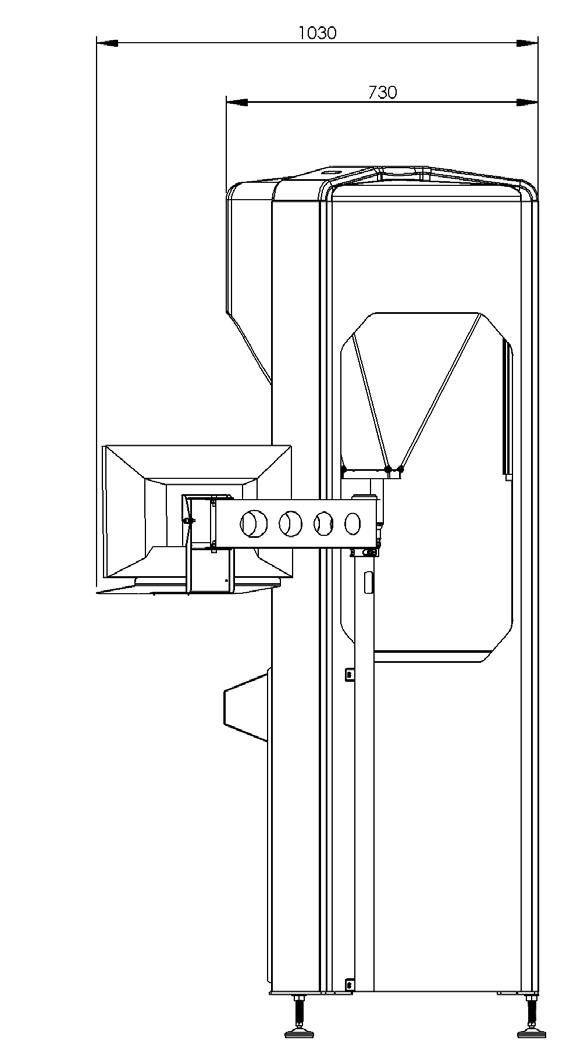

設備尺寸 （不帶顯示器支架） |
X 730 mm Y 715 mm Z 2000 mm |
|
|
臺面 |
花崗巖 |
|
|
載重能力 |
200 kg |
|
|
設備重量 |
180 kg |
|
|
測量精度 |
(2.6 + 0.4L/100) µm* |
|
|
分辨率 |
0.1 µm |
|
|
操作環境溫度 |
5 - 45°C |
|
|
最大加速度矢量 |
750 mm/sec ² |
|
|
最大速度矢量 |
500 mm/sec |
|
|
氣壓要求 |
無要求 |
|
|
* L 為移動長度，單位mm 所有技術信息可能更新。 |
||
|
|
||
