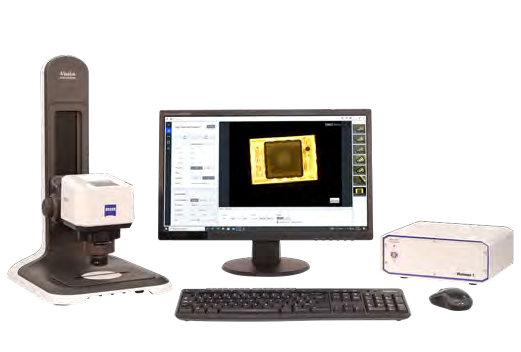

DeepFocus 1 景深增強數碼顯微鏡
|
|
|
全視圖 – 聚焦 – 快速
DeepFocus 1數碼顯微鏡，結合蔡司Visioner1和MALS™技術，提供比傳統顯微鏡系統更大的景深(DoF)，在單一視圖中提供實時清晰的影像。
|
|
|
無論是在質量實驗室負責研發還是在生產線上，越快速地識別和報告問題或理解樣本故障，就能越及時地交付高質量的產品。
DeepFocus 1的先進3D立體可視化技術令用戶可從任何角度觀察物體。 高度圖和地形圖以容易理解的視圖顯示捕獲的數據，包括Z軸高度細節。
這些查看模式可確保令失效分析和質量控制更加高效，與傳統觀測系統相比，可更快速地提供準確結果。
全焦點
傳統觀測系統受景深深淺的限制，特別是在高倍放大時。 只能聚焦樣品的一小部分區域，則有可能導致特征缺失和觀測不完整。
|
DeepFocus 1數碼顯微鏡可以在單一視圖中擴展多達100倍的樣本景深。
高度達69mm組件的銳聚焦圖像在單一視圖中顯示，無需 重新定位組件，避免任何額外的重聚焦或Z軸堆疊處理。
應用
模塊化的結構、軟件和配件使得DeepFocus 1可以靈活配置，適合多種廣泛應用，適用于大多數工業環境中多種 多樣的目標物觀測任務。
它占地面積小，非常適合車間質量控制。 能夠立即記錄
檢查任務，成為需要嚴格監管行業的理想選擇，如航空
航天和醫療設備制造。
|
 燈泡燈絲的擴展景深 (EDoF) 視圖
|

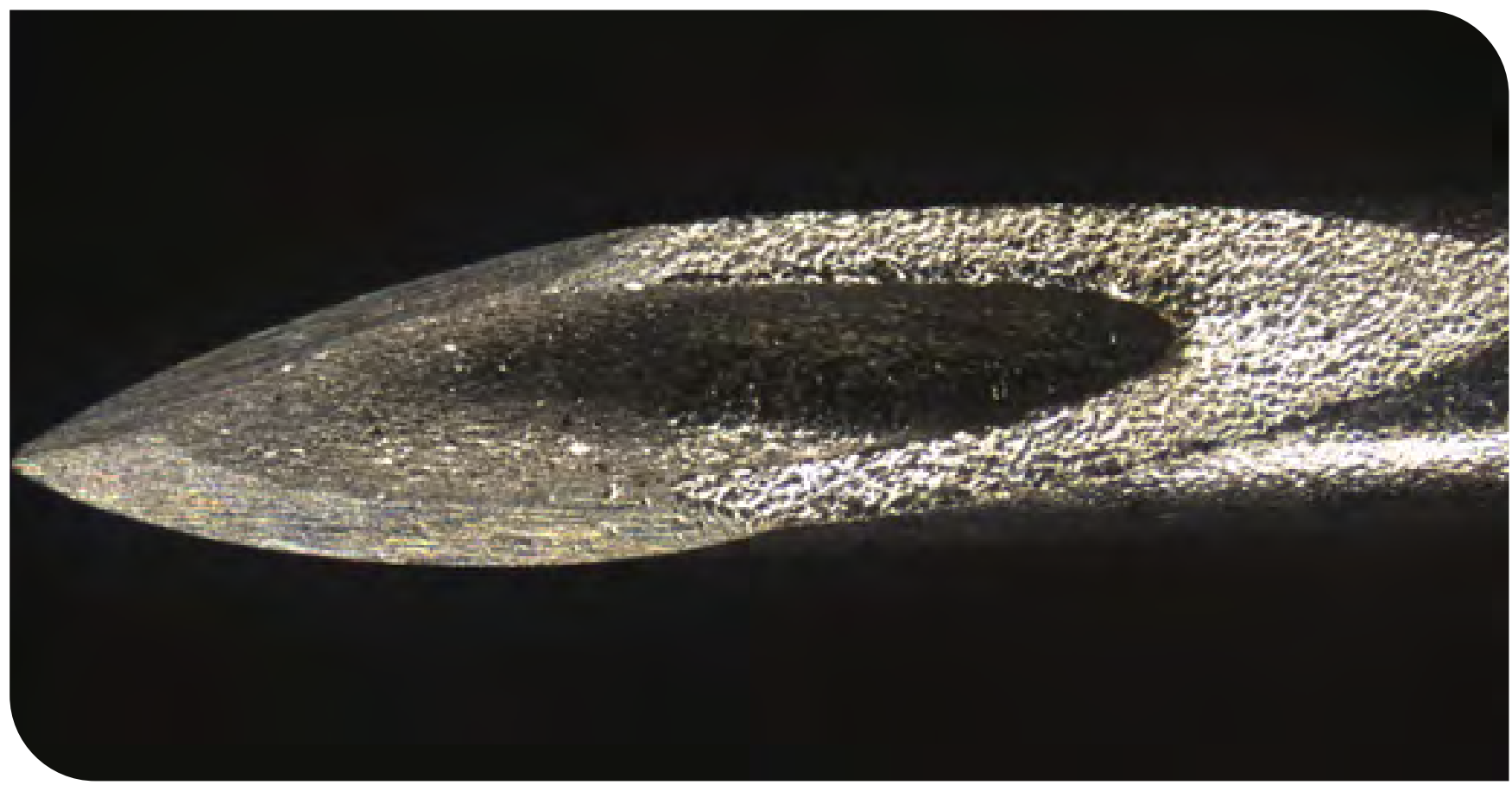

針尖的擴展景深 (EDoF) 視圖 |
|

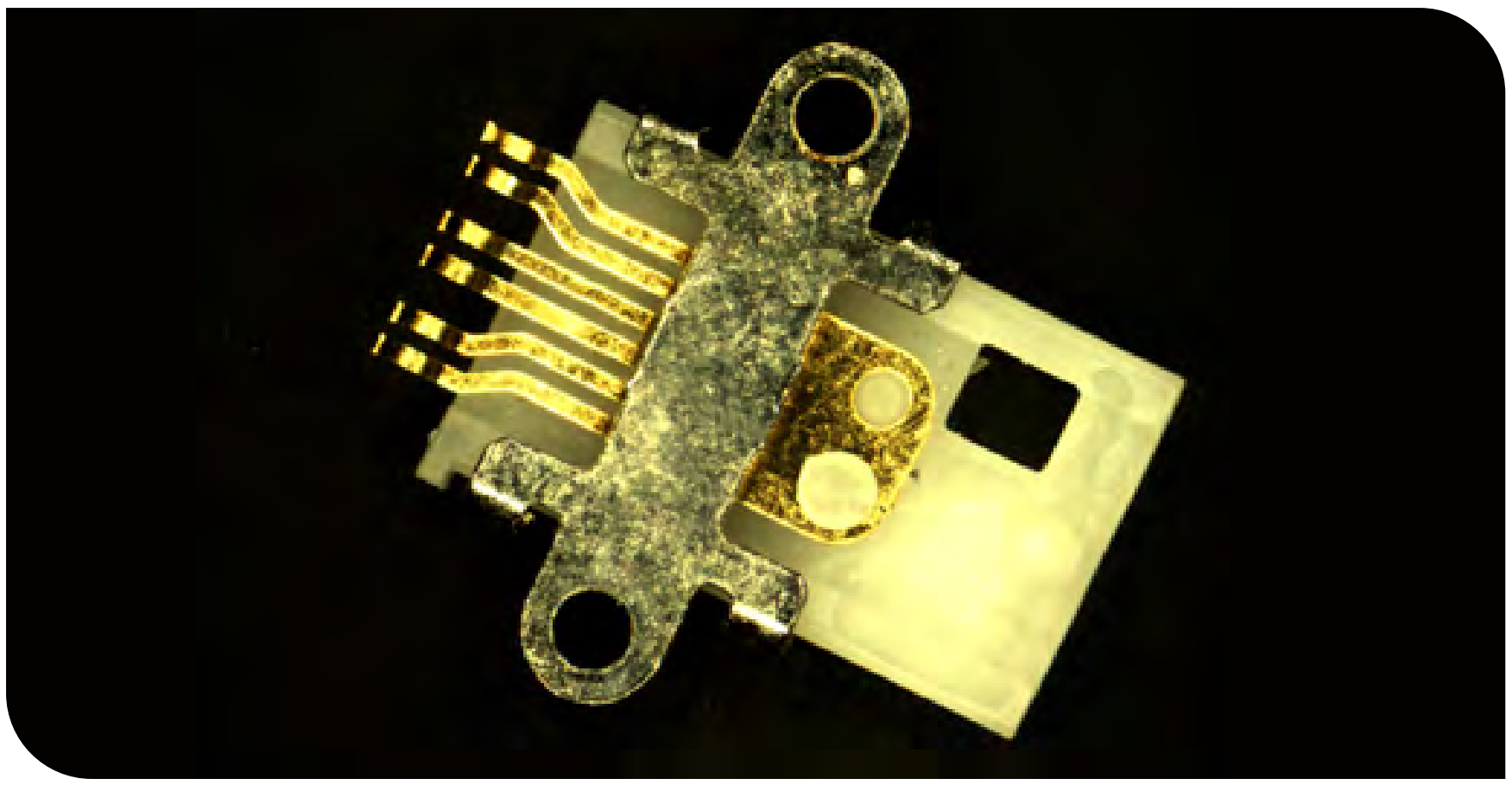

連接器的擴展景深(EDoF) 視圖 |

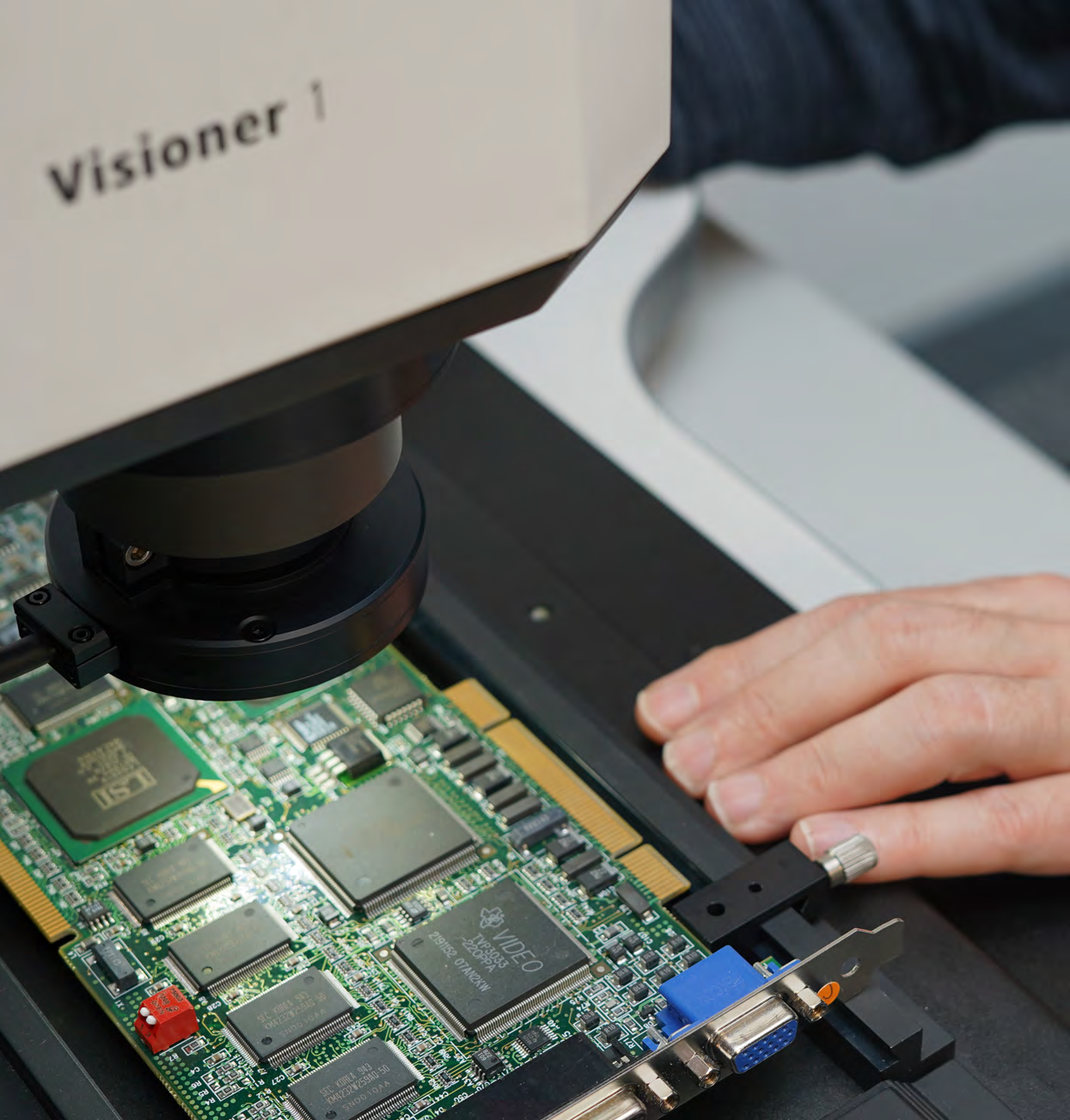

PCB板的擴展景深 (EDoF) 視圖 |
|
什么是 MALS™ 技術？
通過MALS™技術，可以實現超快速的視覺觀測，可實時提
供高達100倍的可用擴展景深（EDoF）。
使用微鏡陣列透鏡系統（ MALS™）可以生成曲率明顯不同
的“虛擬”透鏡，從而產生不同的聚焦平面。這是通過以
協調的方式改變每個微鏡的方向來實現的。快速調整“虛
擬”鏡頭的曲率可以實現超快速聚焦和實時全焦點成像和
文檔記錄。
|
|
|

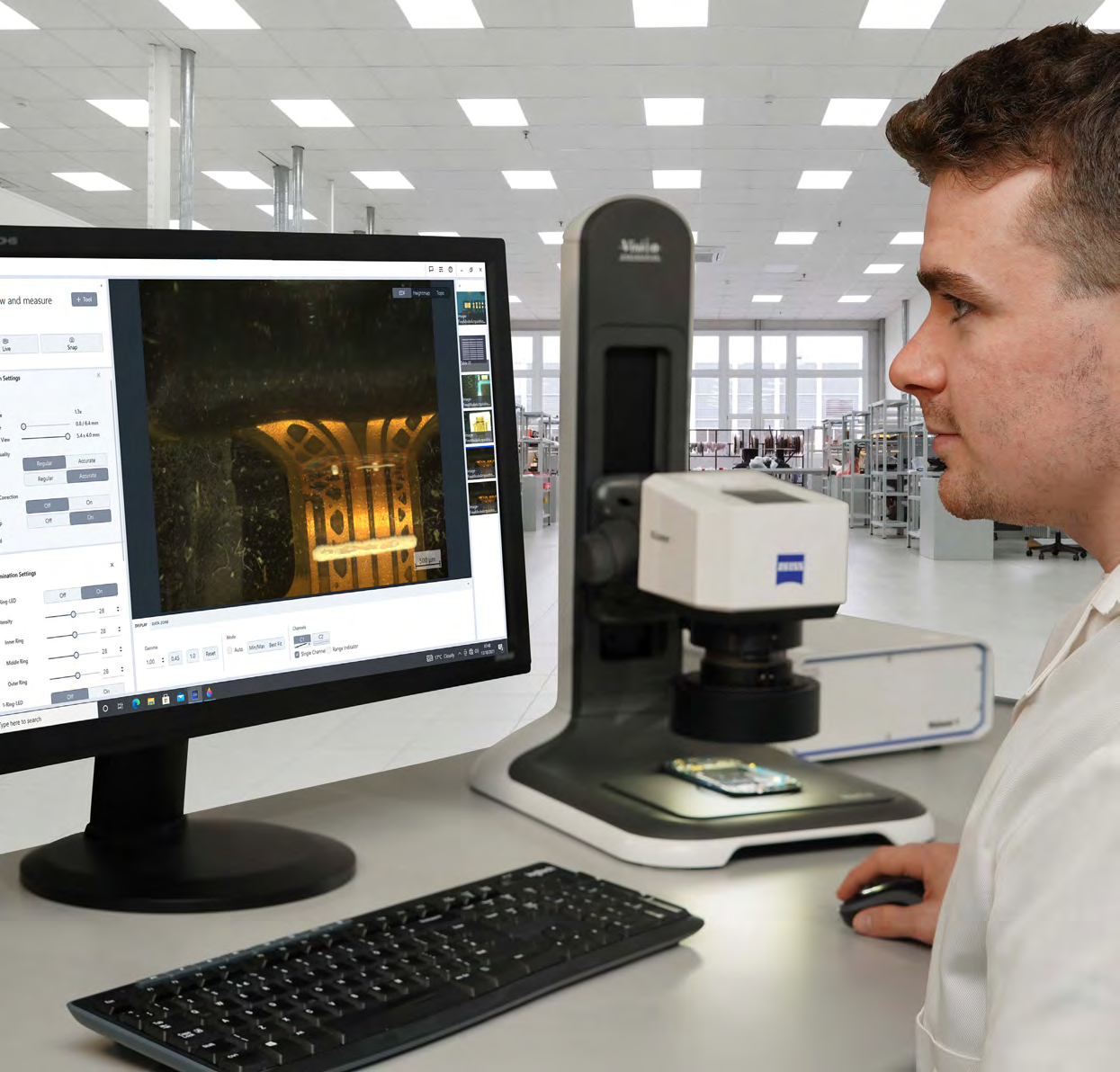

專為提高生產率設計
DeepFocus 1不僅簡化了成像和文檔記錄任務，而且實時擴展景深視圖EDoF使用戶
能夠更快地檢查組件，提供更高的工作量。
|
|
 |
與所有Vision Engineering產品一樣，DeepFocus 1也是為提高操作者效率而設計。 DeepFocus 1即使在操作目標物或樣品含有移動部件時也能保持清晰的聚焦圖像。
通過消除觀測過程中重新聚焦的需要，或耗時的Z軸堆疊圖像處理，顯著提高生產率。
三種查看細節的方式
除了全球領先的擴展景深視圖(EDoF)，還可在“高度圖”模式或“地形圖”模式查看目標物。 通過不同的方式顯示信息，可以突出細節特征并更清楚地理解。
簡單快速報告
行業法規和質量控制過程意味著詳細的檢驗報告是必要和重要的要求。可快速簡單地 從實時視圖中獲取2D圖像。 這些圖像像任何標準寬場顯微鏡圖像一樣可供使用和分析。 測量疊加圖可以應用于實時圖像，并可立即給出公差差異指示。
定制化的工作界面，即使在不同部件和檢查之間切換，也可獲得快捷的、可重復的報告，簡化流程并減少操作失誤。
|
|

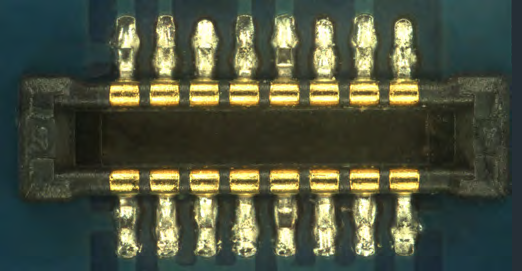

擴展景深視圖 (EDoF)
|
 |
|

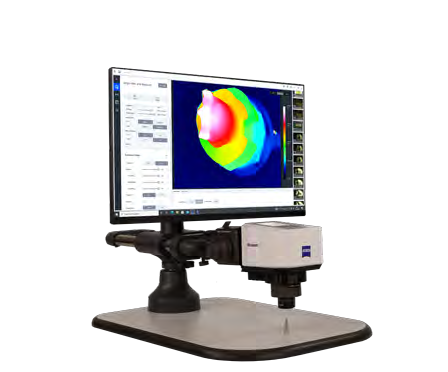

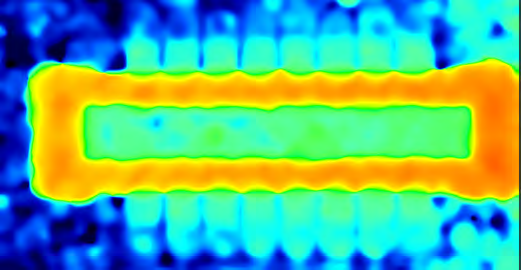

高度圖視圖
|
測量
內置的測量功能，包括“出入”公差提示，輕松獲得詳細報告。 在實時視圖中測量，并從捕獲的圖像中進行增強測量，可加快和簡化細節分析任務。
對輪廓特征的簡單檢查中增加了重要的Z軸作為可用信息。
|
|

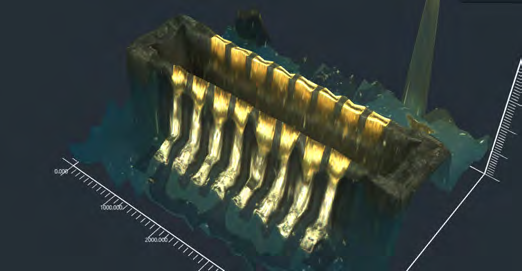

地形視圖
|
測量工具
實時測量圓、線、多邊形和矩形詳細尺寸，面積、距離和角度。
靜態測量增加了Z軸角度、距離和半徑，以及注釋、多距離測量和曲線。
|
|
|
優化照明
不同特征的高清晰度成像往往需要特定的照明模式。

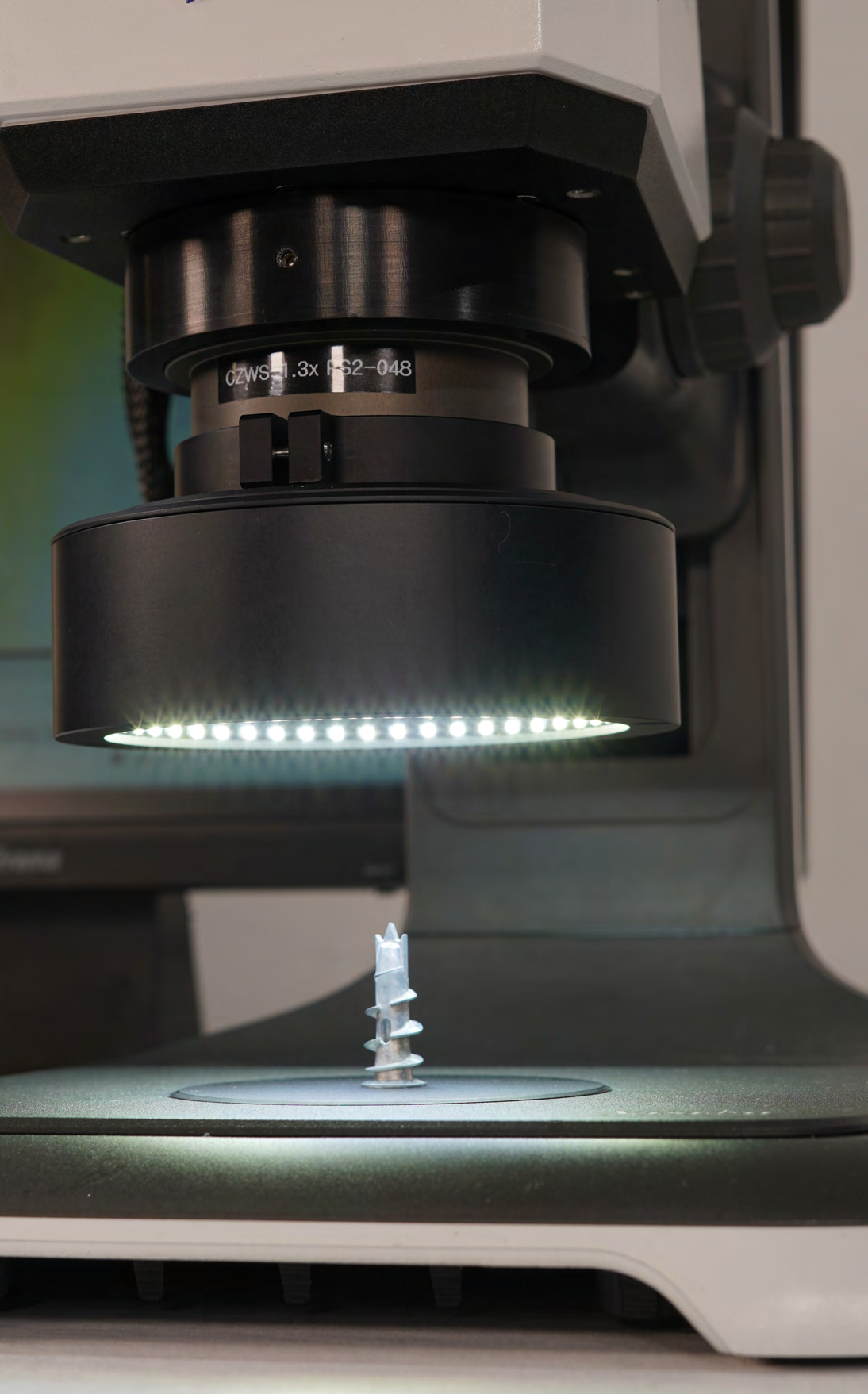

DeepFocus 1有可調節的環形光和同軸光，為每個目標物提供正確的照明。
自動眩光控制技術可為反光最強的目標物提供實時無眩光圖像。內置同軸光為反光表面及側面帶來理想照明，并可帶來細孔底部的清晰無陰影圖像。
軟件選項
通過一系列額外的數碼顯微鏡軟件來擴展更多應用范圍、提高效率和擴展功能。 添加諸多功能如先進的圖像分析、可審批可溯源的工作流程、自動測量和評估等。
|
|
|
|
