刀片劃片與激光劃片的比較
|
||
|
Figure
|
 |
 |
|
切割過程
|

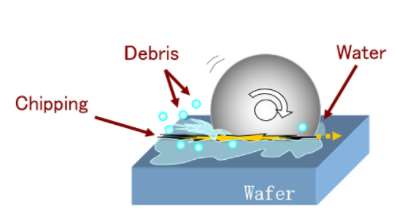

機械加工: 使用研磨刀片切割硅片
|

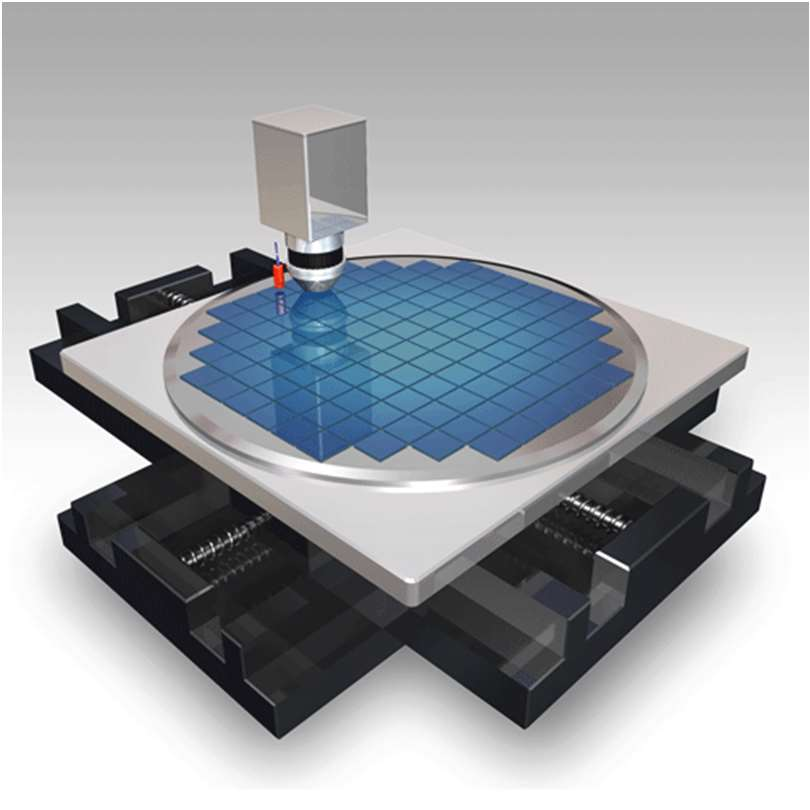

激光切割: 利用激光加熱裂開晶圓
|
|
切割速度
|
10 ~ 50 mm/s
|
高達 800 mm/s
|
|
切割寬度
|
60 ~ 80 μm
|
35 ~ 50 μm
|
|
切割質量
|
較低 (易碎裂，裂紋)
|
高 (缺口小，裂紋少)
|
| 生產效率 | 較慢 | 較快 |
|
維護成本
|
高 (刀片更換)
|
低 (長壽命激光源)
|
|
主要特點
|
既定程序
|
更高的產量，無需清洗
|

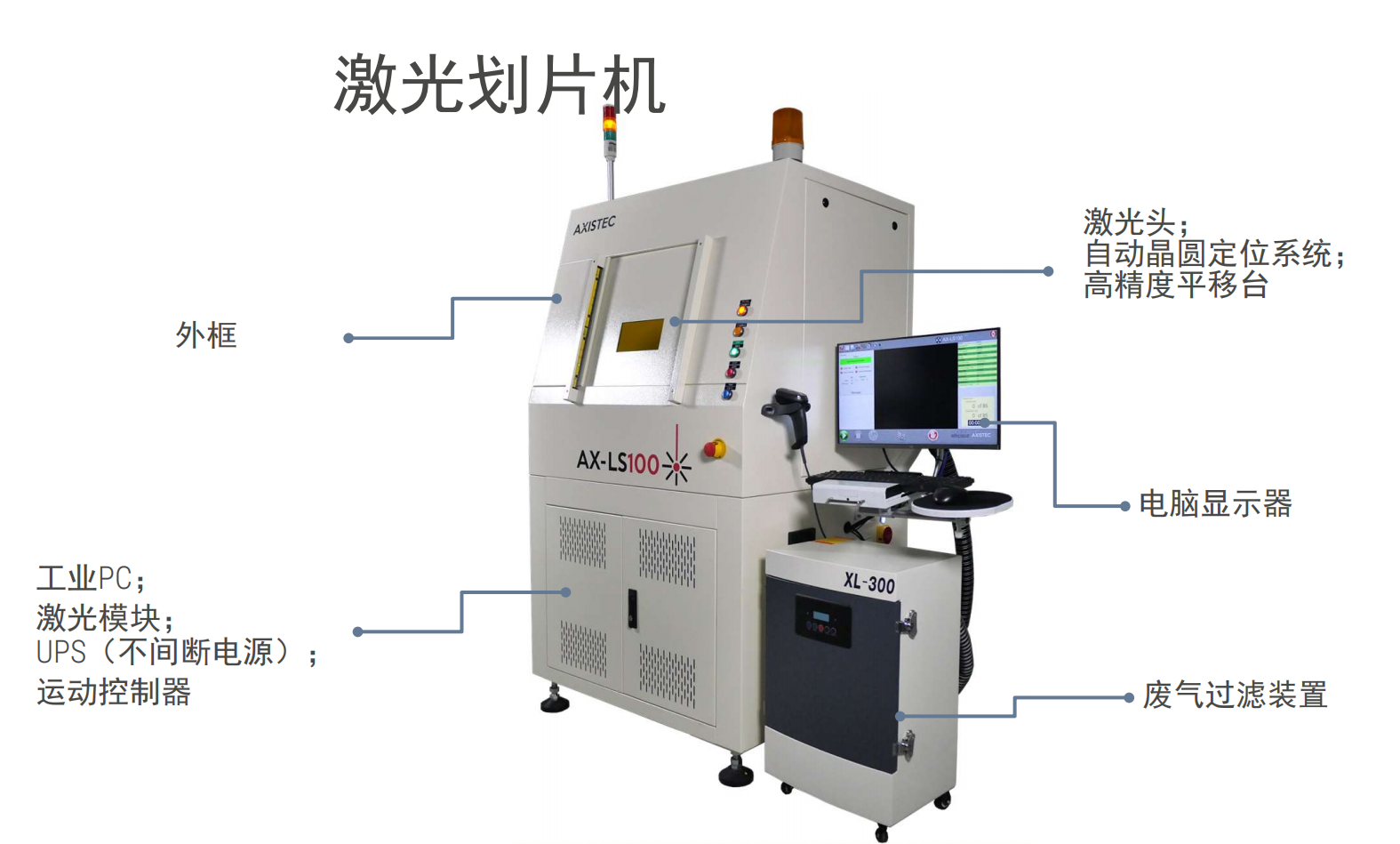

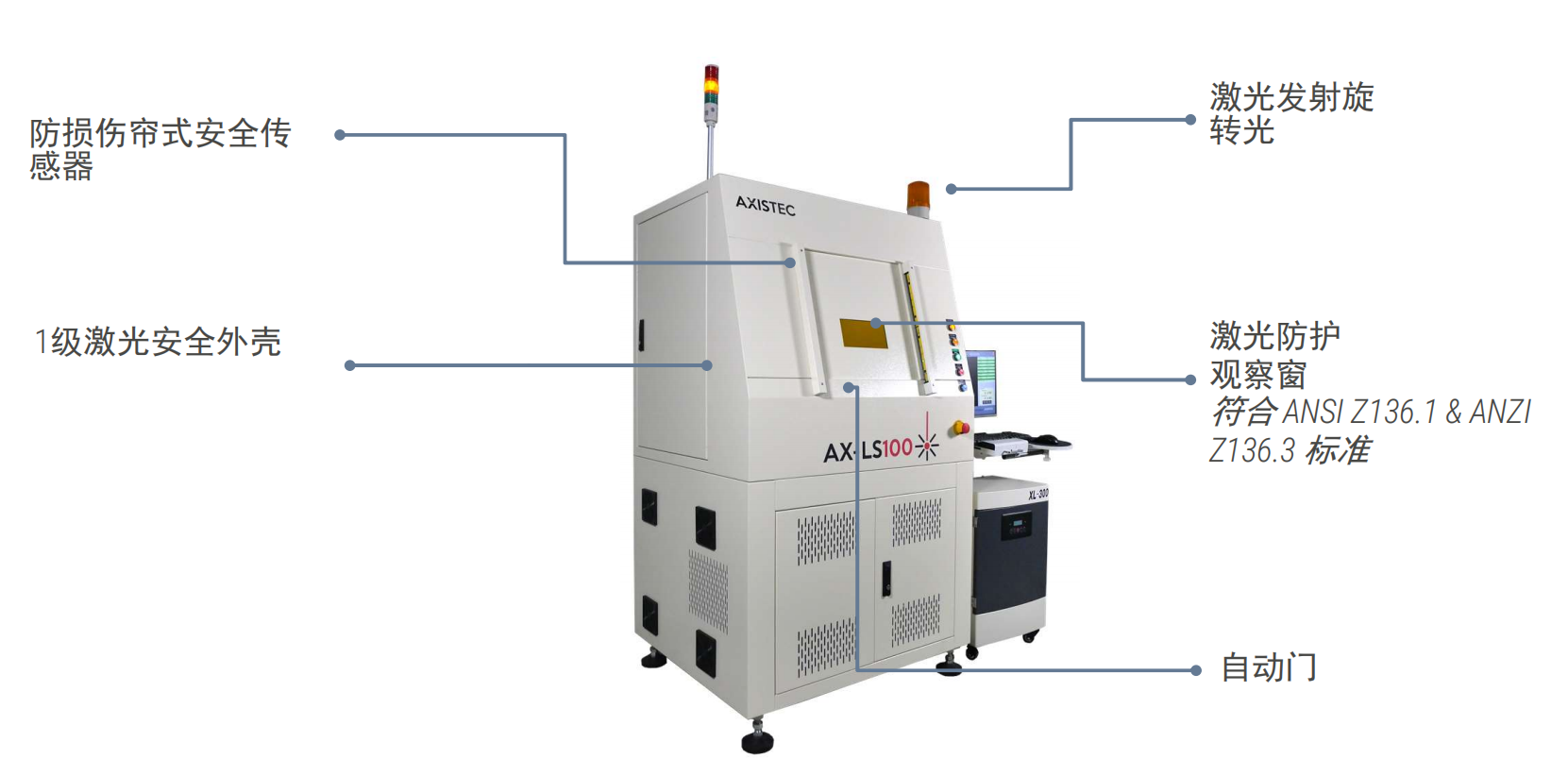

功能概述 |

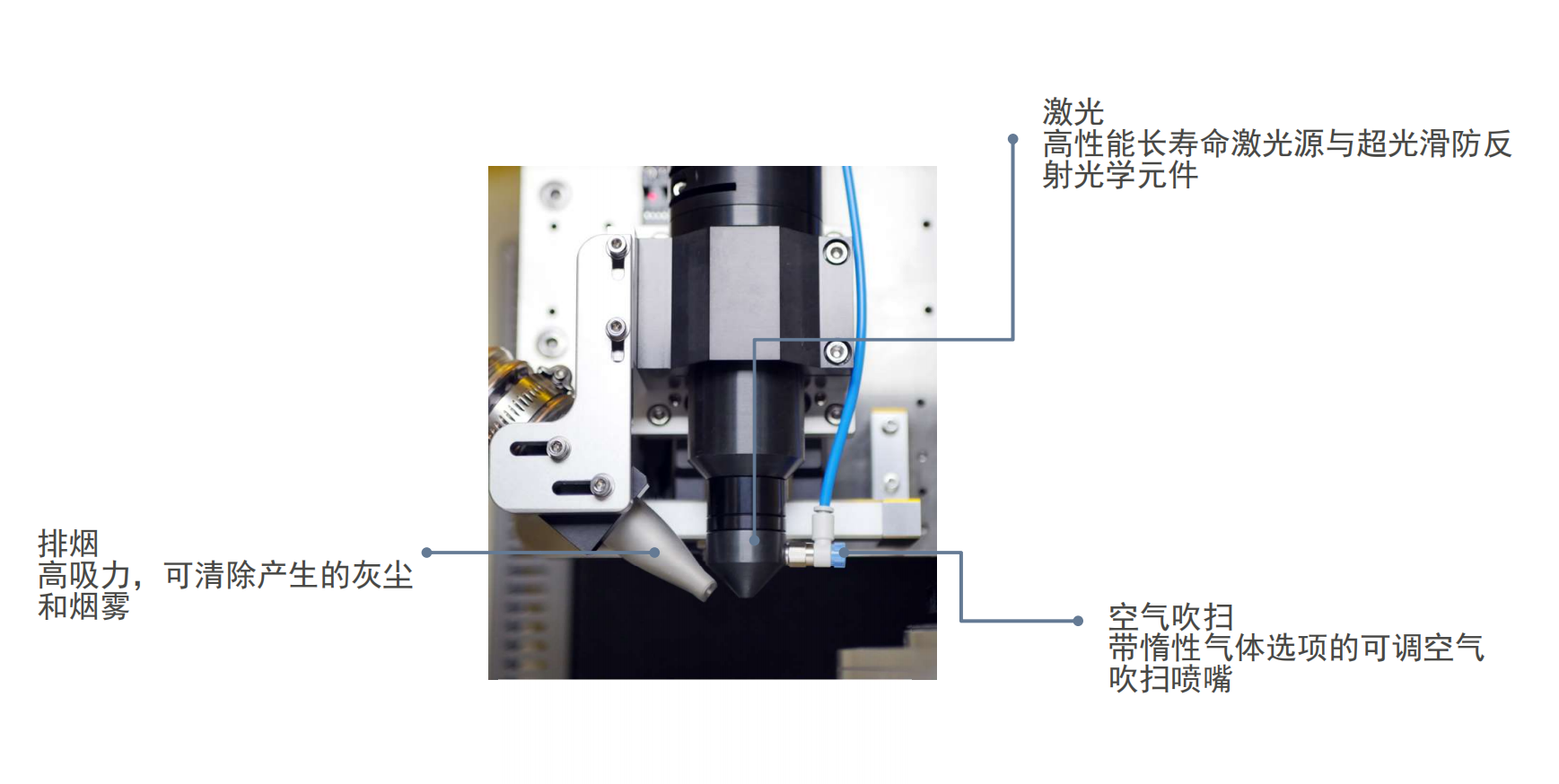

1. 激光系統

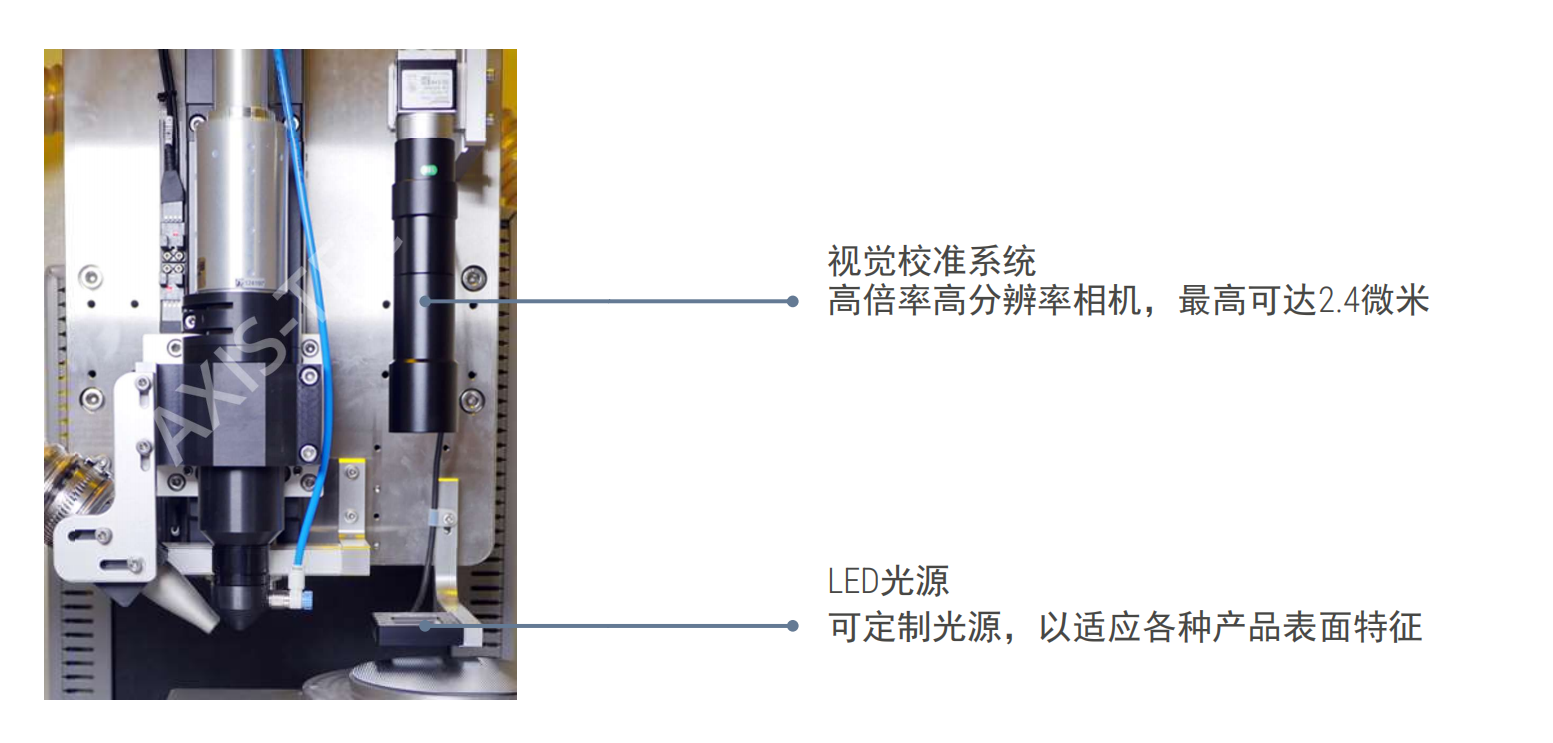

2. 晶圓自動定位系統

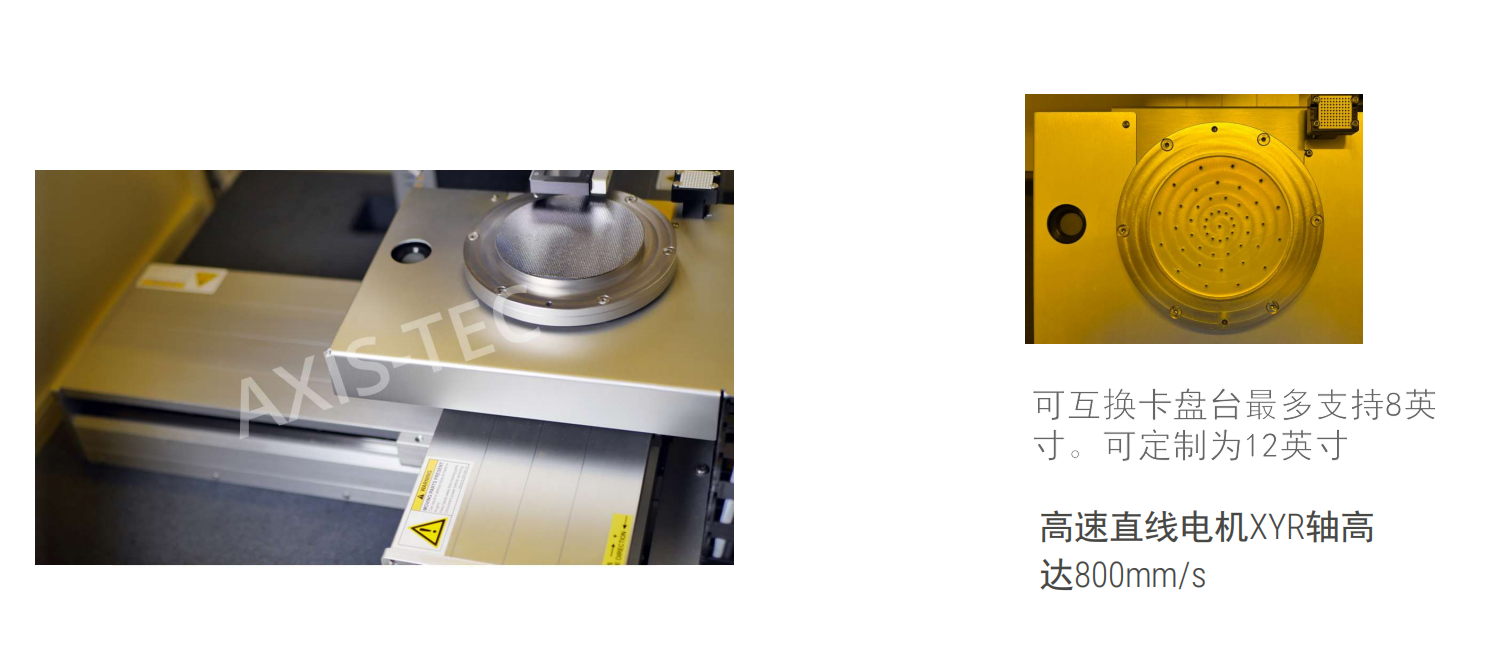

3. 高精度平移臺

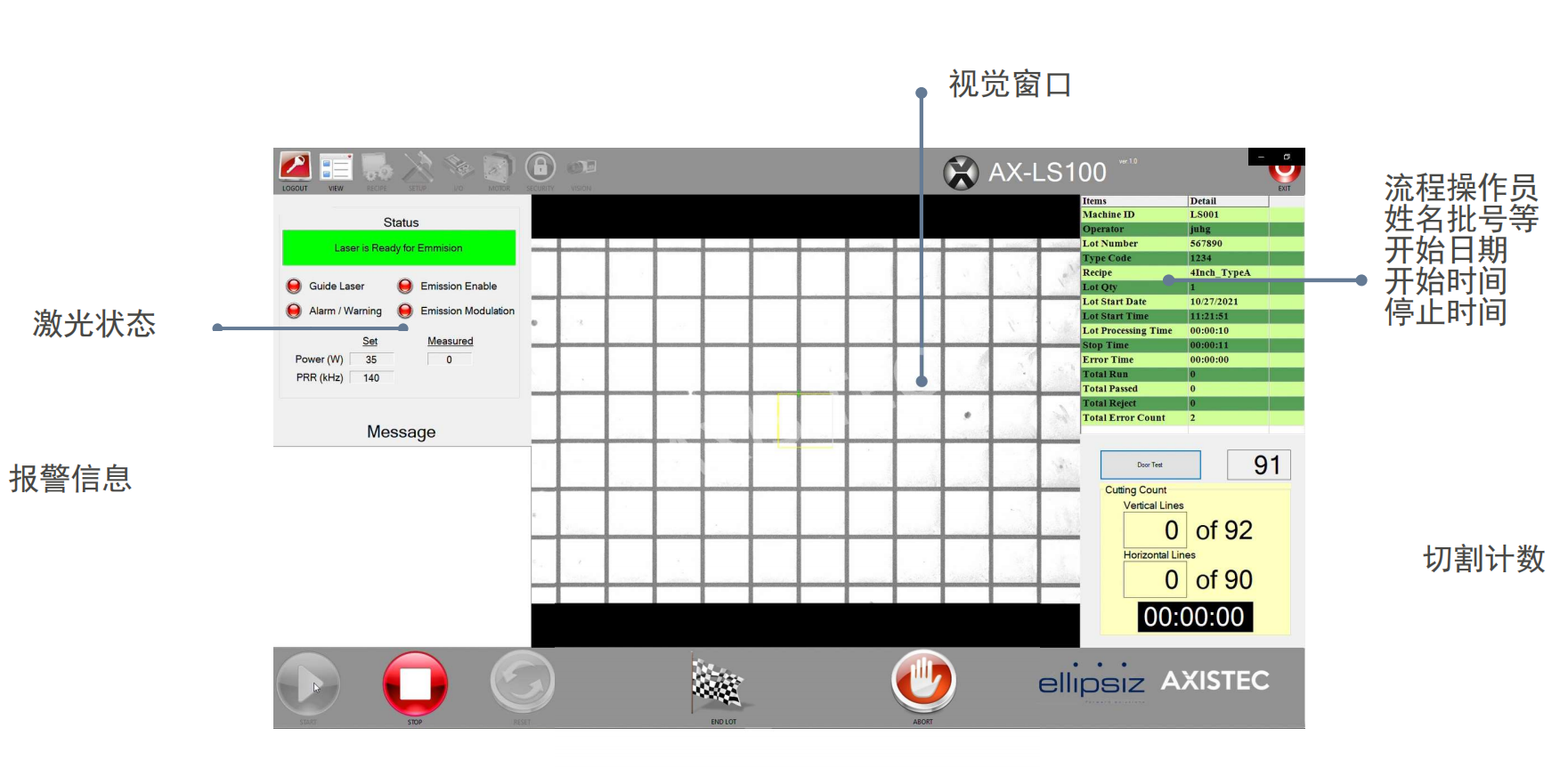

4. 簡易的用戶操作界面
5. 一級激光器外殼
|
|
1. 激光系統
 2. 晶圓自動定位系統
 3. 高精度平移臺
 4. 簡易的用戶操作界面
 5. 一級激光器外殼
 |
|
 |
可選功能
1. 自動裝片機器人和對準器
2. 防震氣墊系統
3. 激光高度補償
4. 惰性氣體凈化系統
5. SECS/GEM 功能
|
|

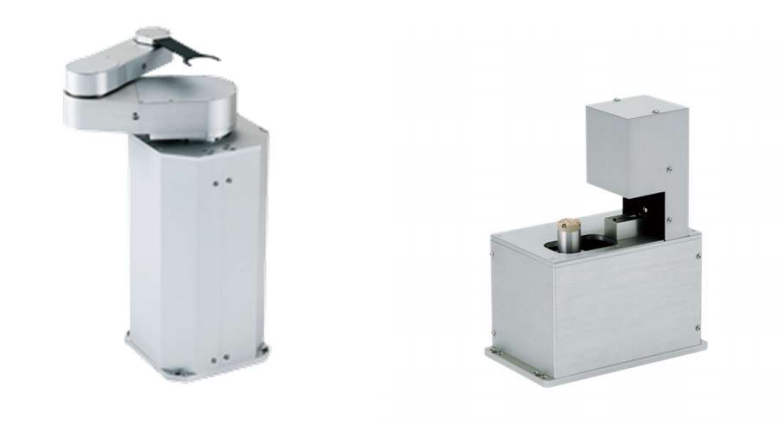

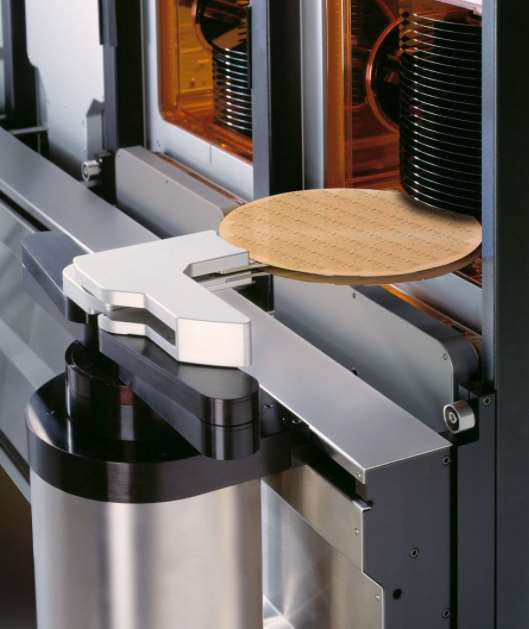

1. 自動裝片機器人和對準器
|
|
 |
高速、高精度的晶圓處理，實現更高的生產力。能夠處理高達12英寸的晶圓。
 |
|

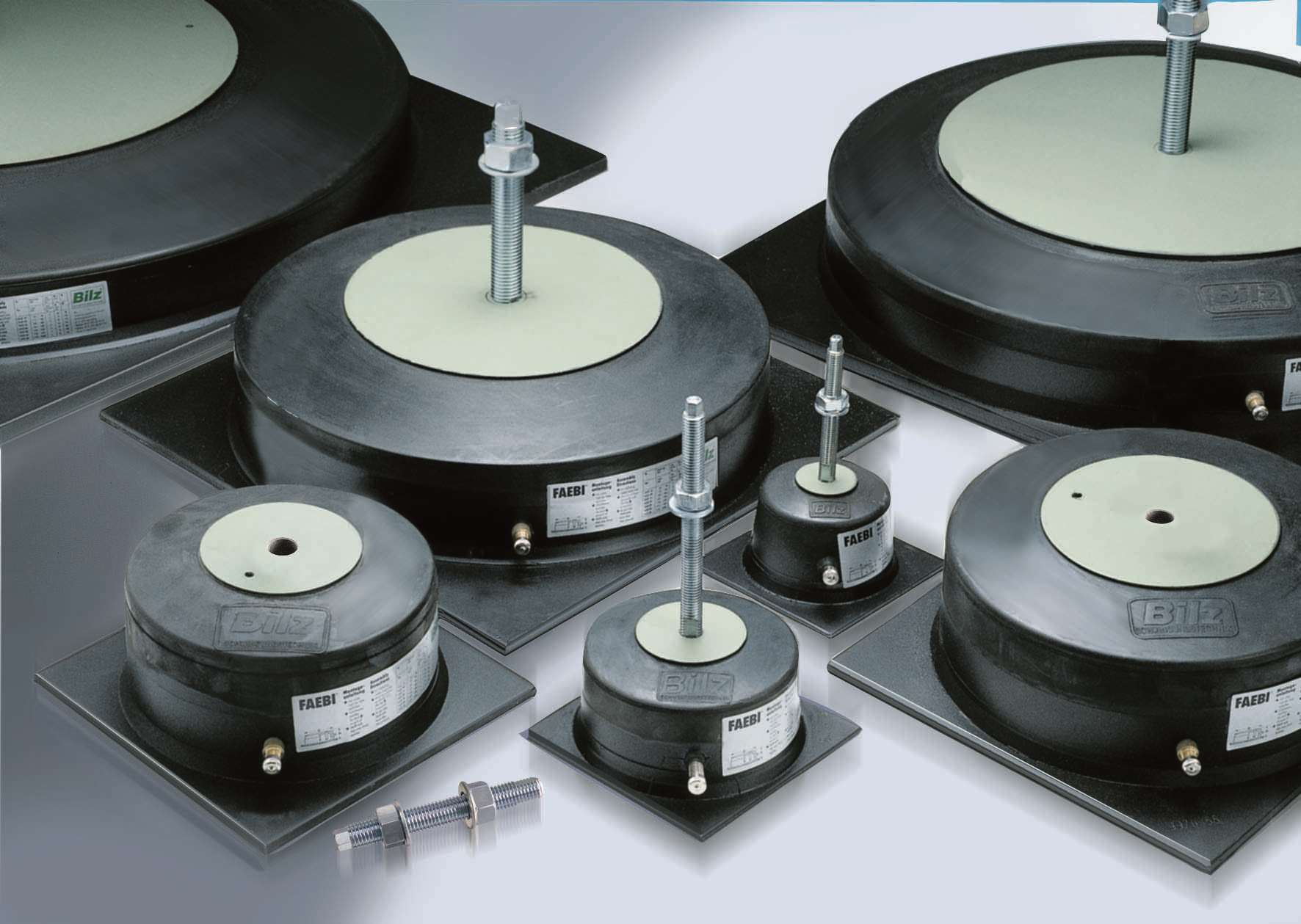

2. 防震氣墊系統
|
|
 |
高效的隔振系統，可抑制材料受到?jīng)_擊、振動和結構噪音的影響。
|
|
3. 激光高度補償
|
|
 |
激光高度補償允許設備處理不同厚度的晶圓。
高度差在晶圓加載過程中被捕獲，然后在激光劃線過程中自動補償。
|
|
4. 惰性氣體凈化系統
|
|
|
氮氣等惰性氣體用作劃線過程的輔助氣體；通過激光頭將熔融材料和碎屑推出切割區。
氮氣是最常用的惰性氣體，因為它的化學活性較低，與氬氣等其他惰性氣體相比，它更便宜。
與常規CDA吹掃相比，氮氣劃片產生的切邊質量更高。
|
|
|

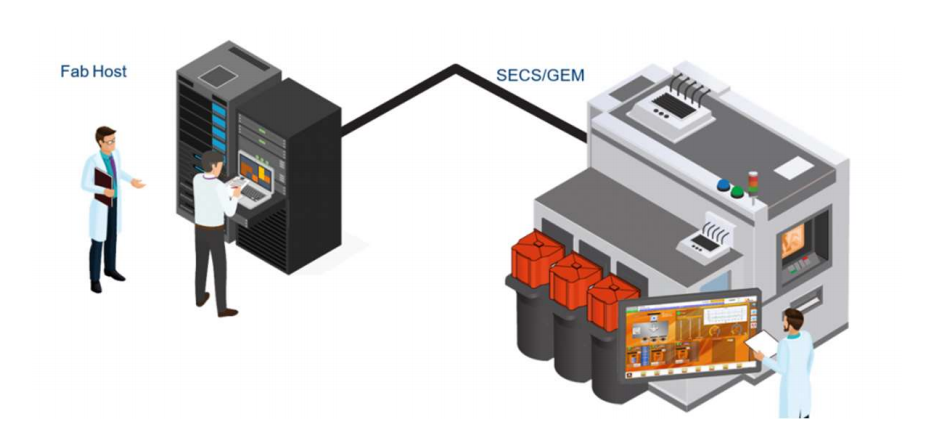

5. SECS/GEM
對于過程優化，SECS/GEM提供了機器和制造系統之間的通用通信接口
它允許輕松訪問數據，如不同產品的配方選擇、狀態數據收集、跟蹤數據收集、報警管理，以及機器控制，如假脫機、遠程命令。
|
|
|
|
|
|

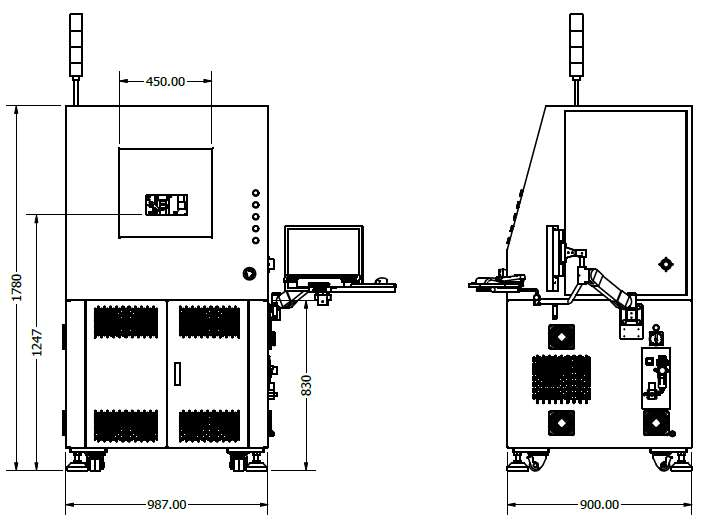

設備尺寸
寬 : 1530mm
長 : 900mm
高 : 2229mm
重量 : 750kg
|
 |
|

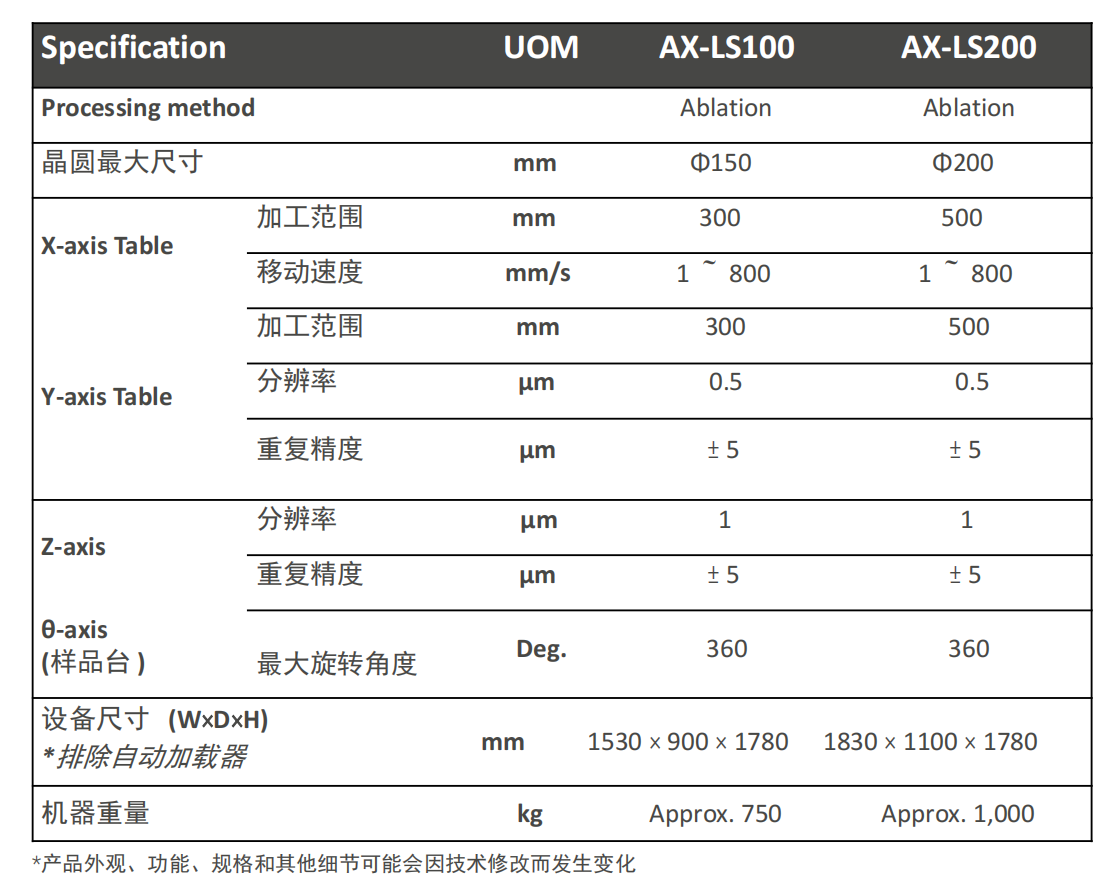

通用參數
|
 |
|

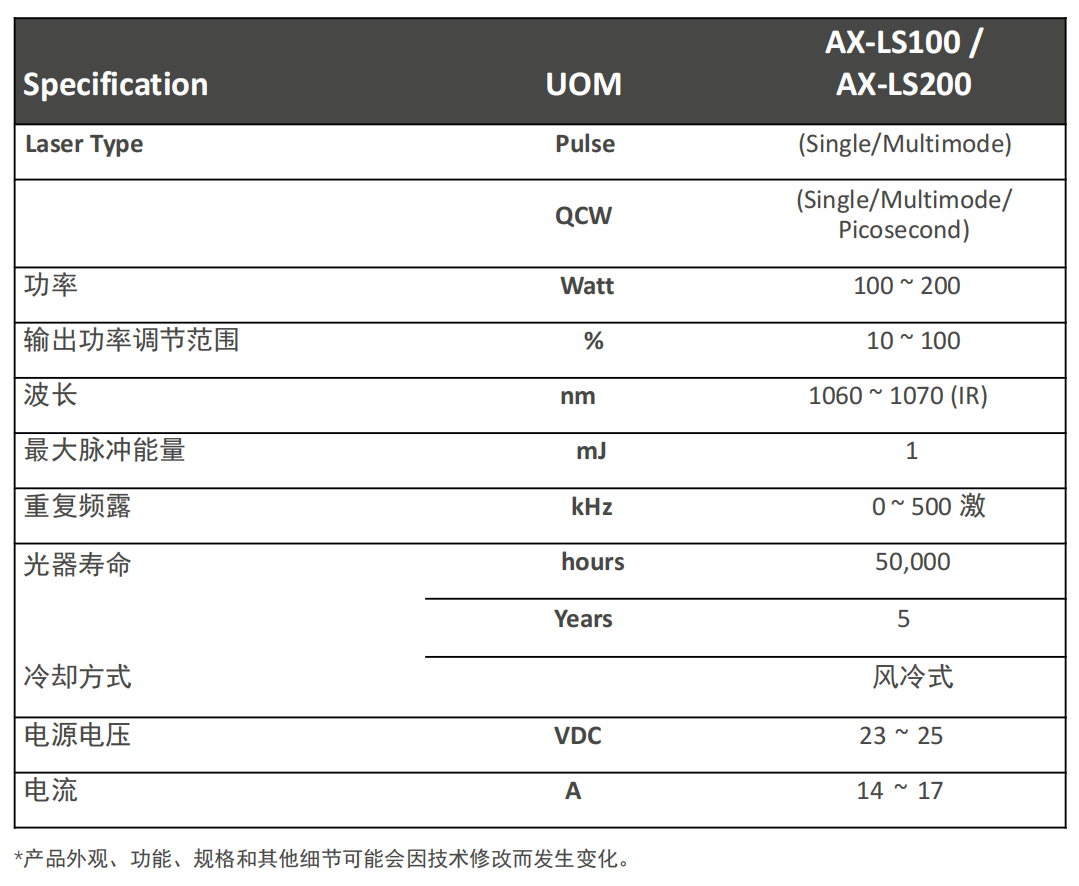

激光器參數
|
 |
|

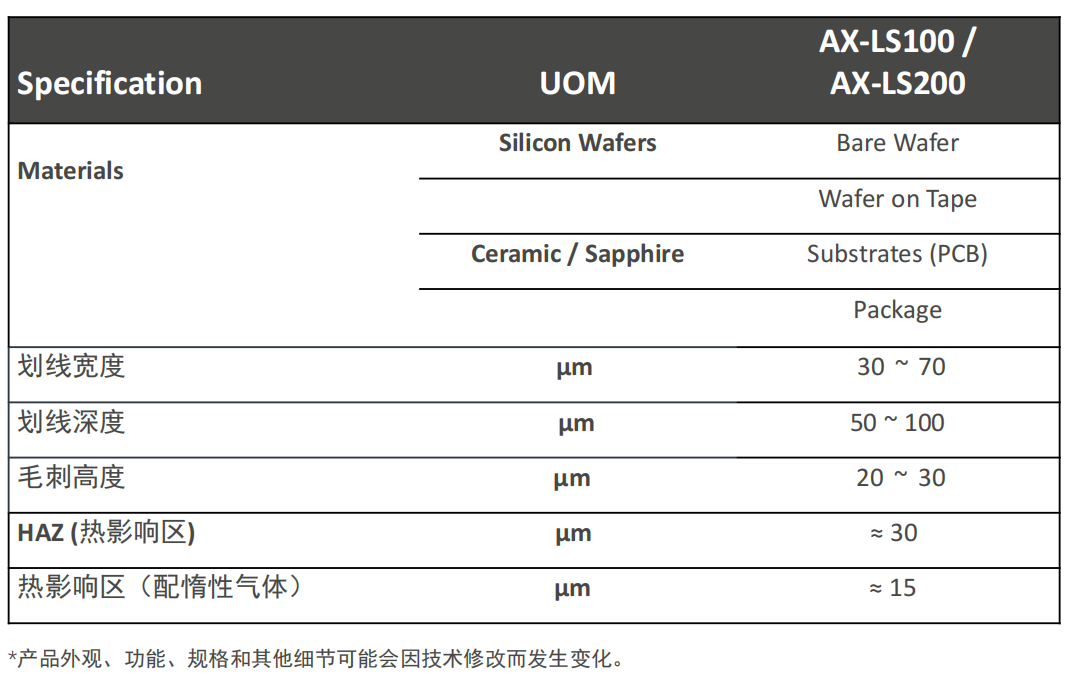

工藝規范
|
 |
 |
|
