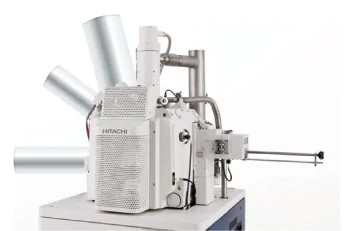

特 色 ① SU3900標配多功能超大樣品倉，可應對大型樣品的觀察 |
|
|
■ 樣品臺可搭載超大/超重樣品 ● 通過更換樣品提示，可防止由于與樣品的接觸而損壞設備或樣品 ● 選配樣品交換倉，可在主樣品倉保持真空的狀態下快速更換樣品， 大大提高了工作效率 ● 具備樣品臺移動限制解除功能,提高了自由度* ● 紅外CCD探測器，提高了樣品臺移動的安全性
■ 支持全視野移動。SEM MAP支持超大樣品的全視野觀察 ● 與GUI聯合，可配備樣品倉室導航相機 ● 覆蓋整個可觀察區域 ● 支持360度旋轉 |
 |
② 隨著各種自動化功能的強化，操作性能得到了進一步優化。 |
|
|
■ 一個鼠標就能夠輕松操作的簡約GUI ■ 各種自動化功能 ● 自動調整算法經改良后，等待時間減少至以往的1/3以下(※S-3700N比例) ● 提高了自動聚焦精度 ● 搭載Intelligent Filament Technology（IFT） ■ Multi Zigzag，可實現多區域的大視野觀察 ■ Report Creator，可利用獲得的數據批量生成數據報告 |
 |
③ 可提供滿足測試需求的應用解決方案 |
|
|

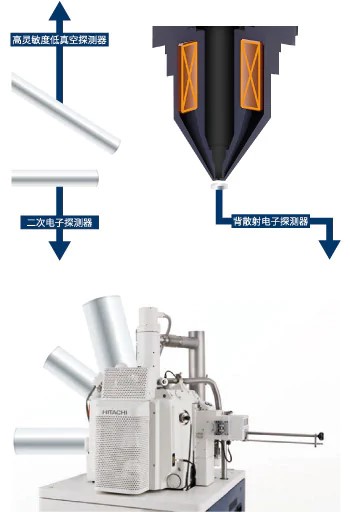

■ 可滿足多種觀察需求的探測器 ● 搭載高靈敏度UVD*，支持CL觀察 ● 高靈敏度半導體式背散射電子探測器，切換成分/凹凸等多種圖像
■ 配備了多功能超大樣品倉，可以搭載多種配件 >■ SEM/EDS一體化功能* ■ 三維顯示測量軟件 Hitachi Map 3D* ■ 支持圖像測量軟件Image pro *配件 |
 |
|
① 多功能超大樣品倉

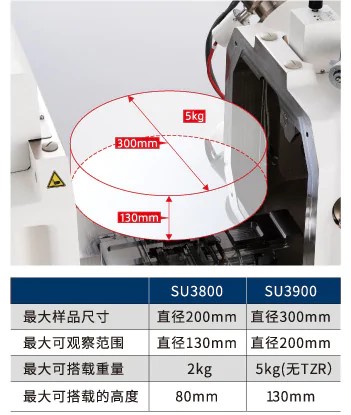

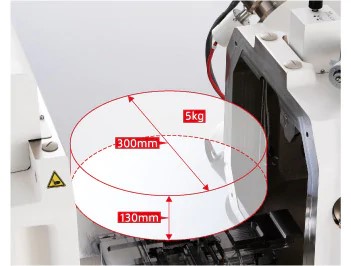

① 標配多功能超大樣品倉，支持大型樣品分析■ 樣品臺可搭載超大/超重樣品 |
|
 |
 |
|

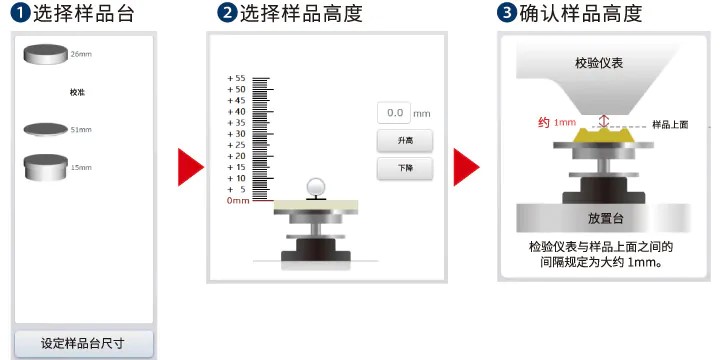

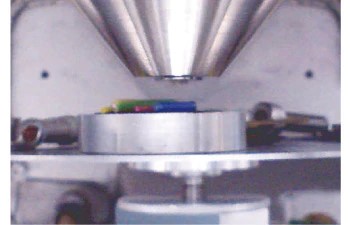

● 通過更換樣品提示，可防止由于與樣品的接觸而損壞設備或樣品 樣品或者是超大樣品，也能夠輕松更換。

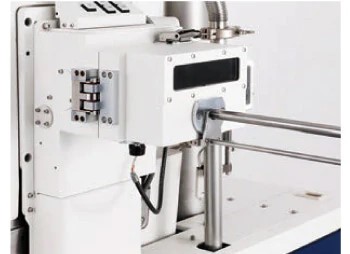

● 樣品交換倉*
● 具備樣品臺移動限制解除功能,提高了自由度* ● 紅外CCD探測器*，提高了樣品臺移動的安全性

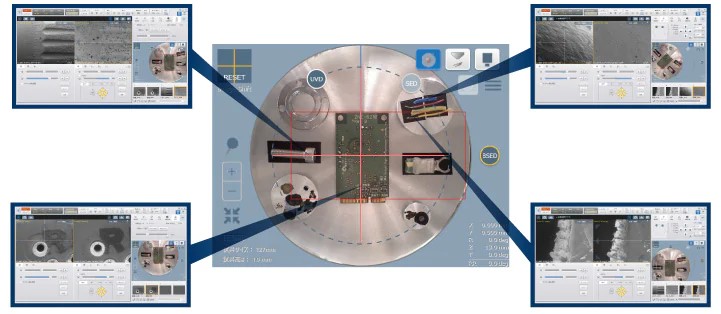

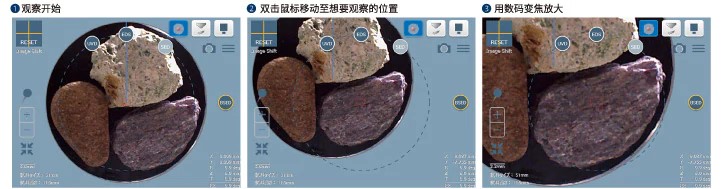

*配件 ■ 支持全視野移動,SEM MAP支持超大樣品的全視野觀察● 與GUI聯合，可配備樣品倉室導航相機

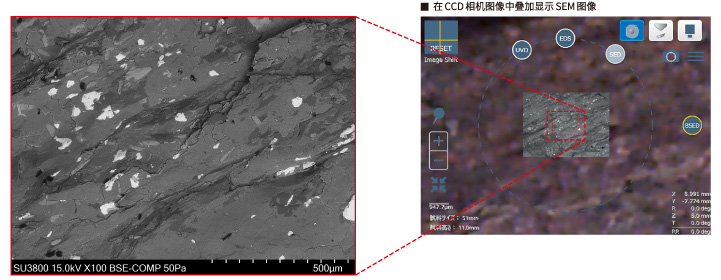

● 覆蓋整個可觀察區域 相機導航系統通過圖像拼接功能可以實現大視野的SEM MAP觀察。觀察區域為直徑130mm（SU3800）/ 直徑200mm（SU3900），并且可以與樣品臺R一起聯動，移動到大型樣品的最大觀察區域。

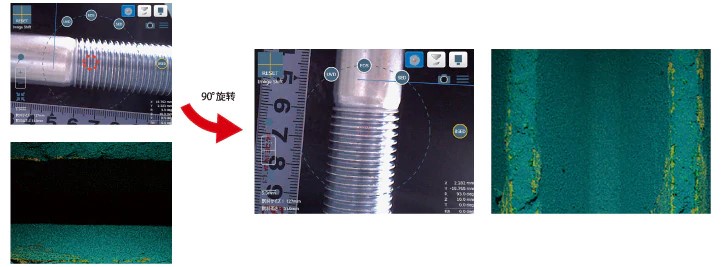

● 支持360度旋轉 SEM MAP操作界面可直觀的顯示樣品與探測器的位置關系，因此在觀察高度差大的樣品時，可根據需求旋轉樣品臺或 電子束來獲得最佳的觀察分析位置，避免陰影效應造成的影響。
|
|
|
② 各種自動化功能

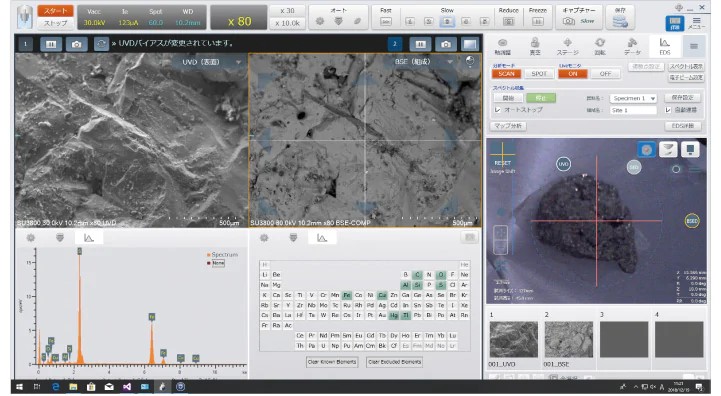

② 隨著各種自動化功能的強化，操作性能得到了進一步優化。■ 一個鼠標就能夠輕松操作的簡約GUI搭載了簡約UI，簡單操作，如同觸屏般直觀。 ● 從移動樣品臺到樣品觀察，輕輕點擊鼠標即可實現 ● 也可觸屏操作 ● 主窗口為1280x960像素的大窗口 ● 可以切換顯示模式，并且同時顯示/拍攝兩種不同的信號

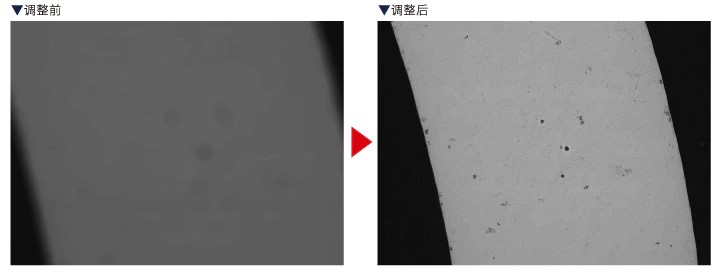

■ 各種自動化功能● 自動調整算法經改良后，等待時間減少至以往的1/3以下（※S-3700N比例）
● 采用了新的算法，提高了自動聚焦精度

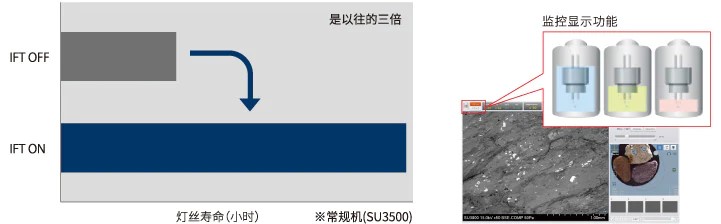

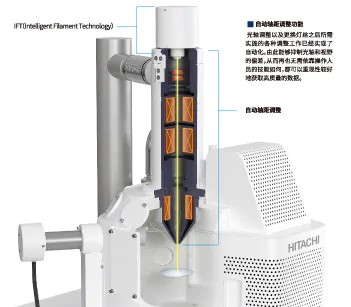

● 搭載Intelligent Filament Technology（IFT）
|
|

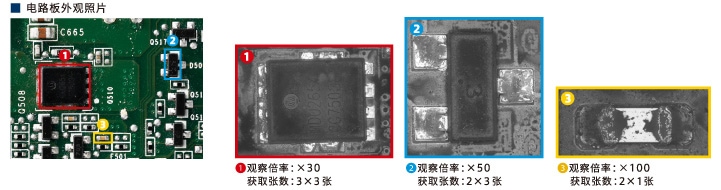

■ Multi Zigzag*，可實現多區域的大視野觀察Multi Zigzag可以自動獲取連續的視野?？梢栽诓煌囊曇爸信臄z多張高倍率圖像，并使用Viewer功能拼接拍攝的圖像，創建大視野圖像。 *配件

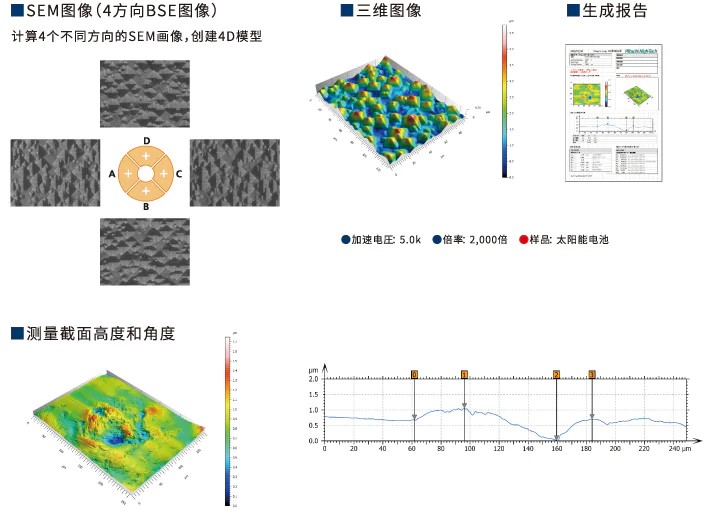

● Report Creator，可利用獲得的數據批量生成數據報告 創建的報告可保存為Microsoft Office®格式。保存的文件可通過Microsoft Office®進行編輯。 |
|
|
|
|
|
③ 測試需求的應用解決方案,探測器
③ 可提供滿足測試需求的應用解決方案■ 可滿足多種觀察需求的探測器● 搭載高靈敏度UVD*，支持CL觀察
● 高靈敏度半導體式背散射電子探測器，切換成分/凹凸等多種圖像。 |
|
|

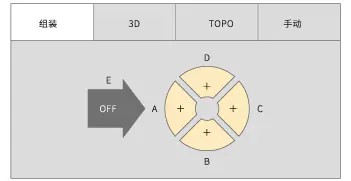

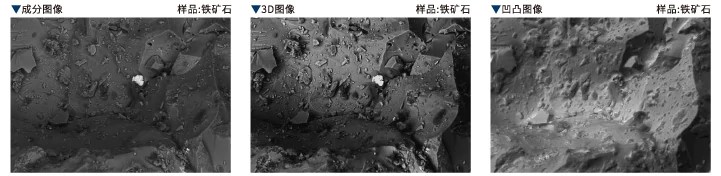

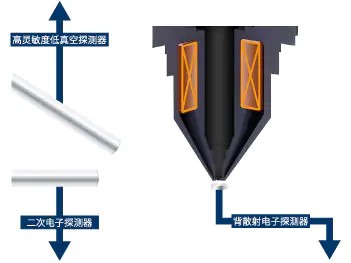

通過采用4分割+1單元的設計，對每個單元進行計算，無需傾斜樣品，即可獲得成分圖像、3D圖像以及4方向凹凸圖像。由于探測器的設計十分精巧，且靈敏度高，實現了高分辨率和高信噪比。 |
 |
|
|
|
|

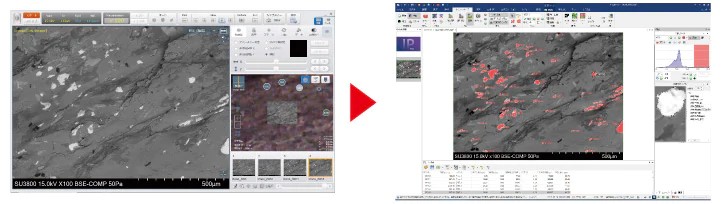

■ 支持圖像測量軟件Image proSU3800 / SU3900搭載了IPI，可以將SEM圖像傳輸?shù)接擅绹鳰edia Cybernetics公司開發的圖像處理軟件Image Pro。只需單擊一下，即可將數據從SEM傳輸?shù)綀D像測量軟件。
|
|
|
|
|
|
④ 觀察分子案例

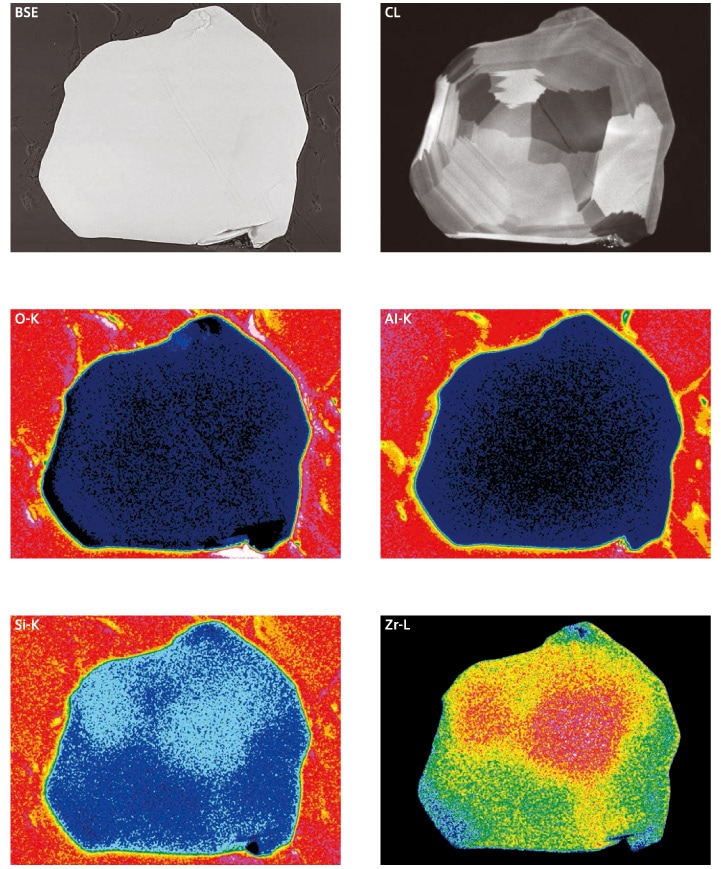

礦物的觀察分析案列顯示了鋯石晶體在相同視野下的觀察結果。在BSE圖像中很難看清鉻濃度的緩和偏差。但是,在CL圖像中可以確認到暗 色區域是對應于錯濃度較高的區域。
|
|
|
⑤ 應用圖例

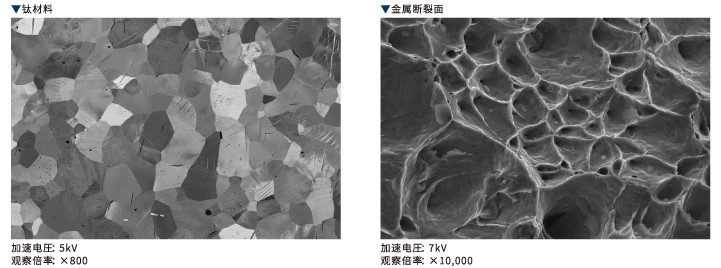

金屬材料

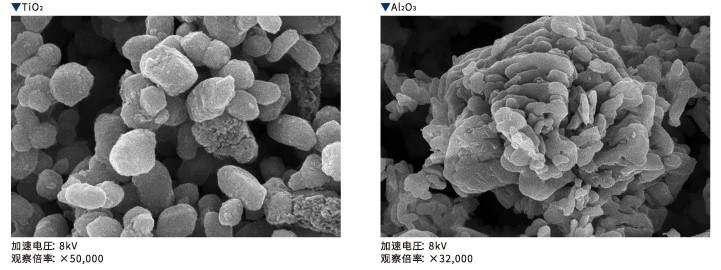

陶瓷材料

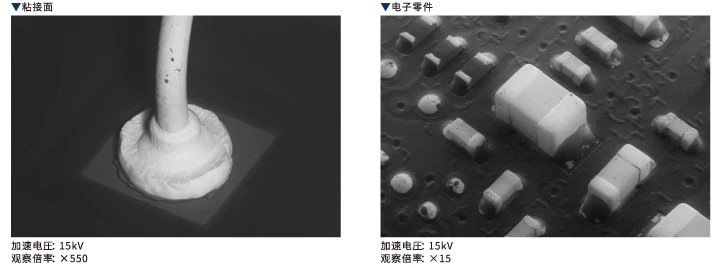

電子零件

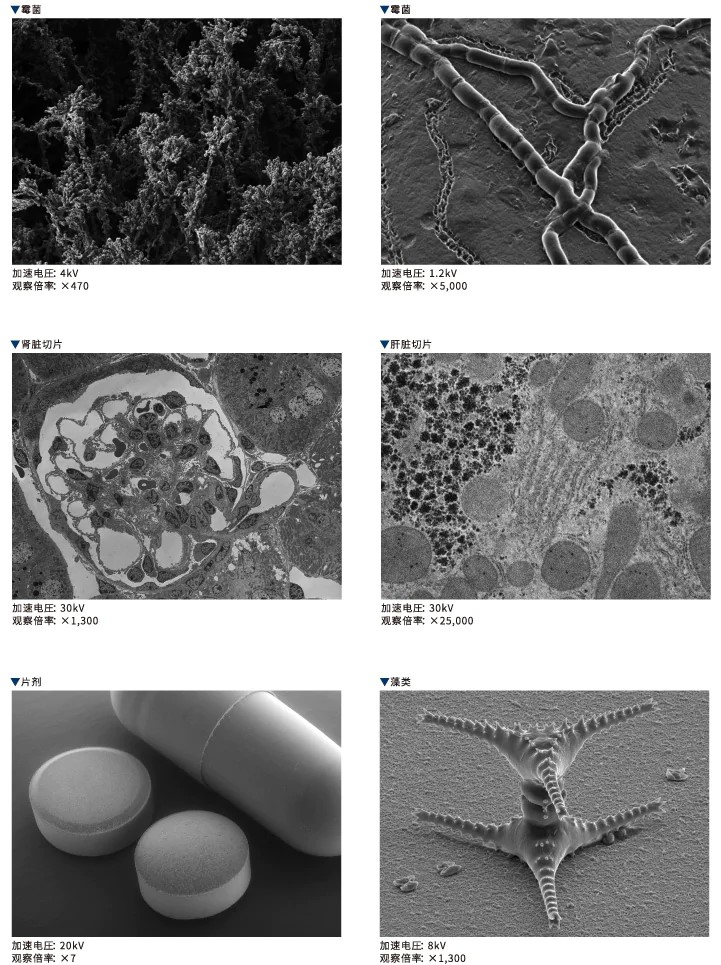

生物/醫藥品
|
|
|

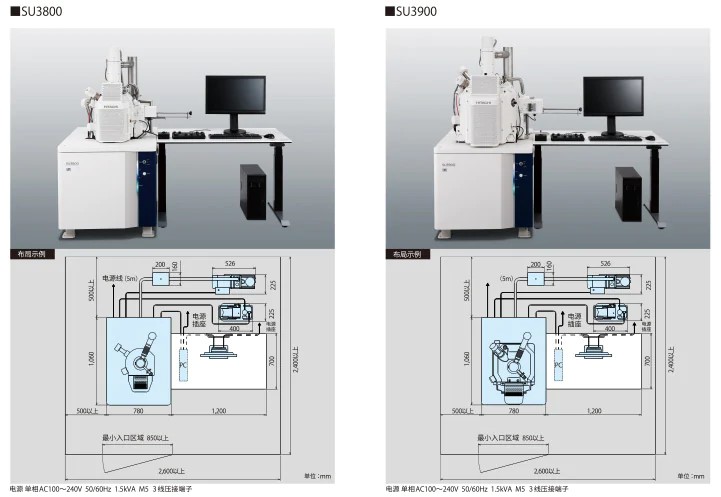

規格
|
|
| ITEM | SU3800 | SU3900 | |
| 二級電子分解能 | 3.0nm（加速電壓30kV、WD=5mm、高真空模式） | ||
| 15.0nm（加速電壓1kV、WD=5mm、高真空模式） | |||
| 背散射電子分解能 | 4.0nm（加速電壓30kV、WD=5mm、低真空模式） | ||
| 倍率 | ×5～×300,000（照片倍率*1） | ||
| ×7～×800,000（實際顯示倍率*2） | |||
| 加速電壓 | 0.3kV～30kV | ||
| 低真空度設定 | 6～650 Pa | ||
| 圖像位移 | ±50µm（WD＝10mm） | ||

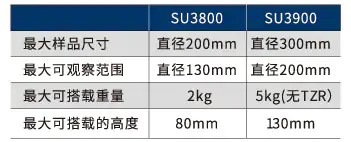

| 最大樣品尺寸 | 200mm直徑 | 300mm直徑 | |
| 樣品臺 | X | 0～100mm | 0～150mm |
| Y | 0～50mm | 0～150mm | |
| Z | 5～65mm | 5～85mm | |
| R | 360°連續 | ||
| T | －20°～+90° | ||
| 最大可觀察范圍 | 130mm直徑（R并用） | 200mm直徑（R并用） | |
| 最大可觀察高度 | 80mm（WD=10mm） | 130mm（WD=10mm） | |
| 電機驅動 | 5軸電機驅動 | ||
| 電子光學系統 | 電子槍 | 中心操控式鎢絲發射 | |
| 物像鏡頭光圈 | 4孔可動光圈 | ||
| 檢測系統 | 二級電子檢測器、高靈敏半導體背散射電子檢測器 | ||
| EDX分析WD | WD＝10mm（T.O.A＝35°） | ||
| 圖像顯示 | 自動光軸調整功能 | 自動光束調整（AFS→ABA→AFC→ABCC） | |
| 自動光軸調整（實時級別對齊） | |||
| 自動調整光束亮度 | |||
| 自動圖像調整功能 | 自動亮度和對比度控制（ABCC） | ||
| 自動對焦控制（AFC） | |||
| 自動標記和焦點功能（ASF） | |||
| 自動燈絲飽和度調整（AFS） | |||
| 自動光束對準（ABA） | |||
| 自動啟動（HV-ON→ABCC→AFC） | |||
| 操作輔助功能 | 光機旋轉、動態聚焦、圖像質量改善功能、數據輸入（點對點測量、角度測量、文本）、預設放大、樣品臺位置導航功能（SEM MAP）、光束標記功能 | ||
| 配件 | ■硬件:軌跡球、操縱桿、操作面板、壓縮機、高靈敏度操作低空探測器（UVD）、紅外CCD探測器、攝像機導航系統■軟件:SEM數據管理器外部通訊接口、3D捕獲、裝置臺移動限制解除功能、EDS集成 | ||
| 配件（外部裝置） | 能量散射X射線分析儀（EDS）、波長色散X射線分析儀（WDS）、 各種外部功能臺（加熱臺、冷卻臺、牽引臺） |
||
|
* 1.指正放大倍率為127 mm x 95 mm（4x5照片尺寸）的顯示尺寸。 * 2.指定放大倍率為509.8 mm x 286.7 mm（1,920 x 1,080像素）的顯示尺寸。 |
